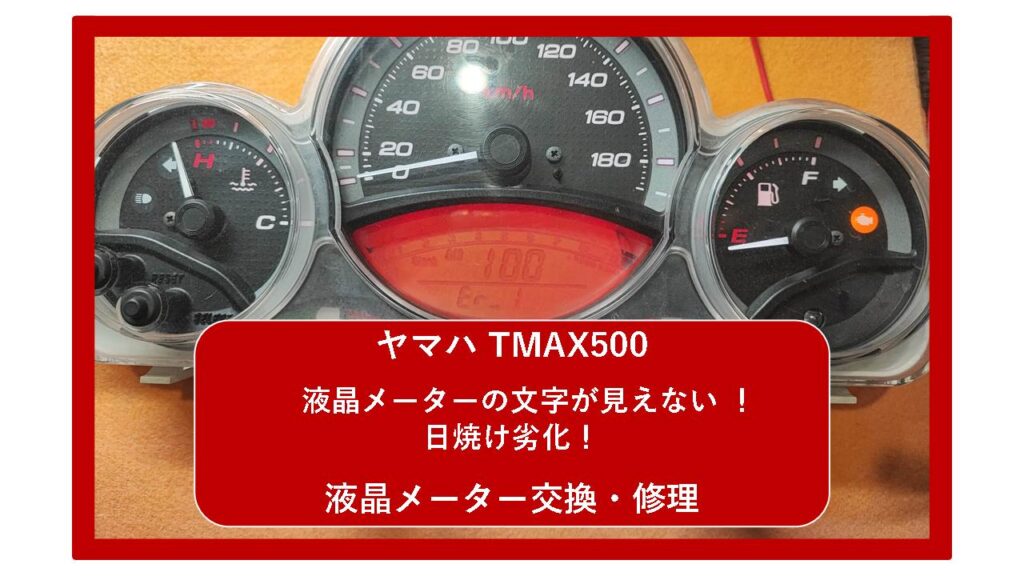

【ヤマハ TMAX500】液晶メーターの文字が見えない！日焼け劣化！｜ メーター交換・修理｜ 大阪 門真 整備

ヤマハ TMAX500 のメーター修理のご相談は、年々確実に増えています。

その多くが、

• 「液晶がほとんど見えない」
• 「日焼けしたように茶色く変色している」
• 「昼間はまったく数字が読めない」

といった、表示そのものに関わる深刻なトラブル です。

今回お預かりした TMAX500 のメーターも、まさにその典型でした。
スピードメーター中央の液晶表示は全体が大きく劣化し、数値や文字が背景に溶け込むように薄くなっています。
一見すると「年式相応」「仕方のない劣化」にも見えますが、整備士の視点で向き合うと、そこには明確な“異常のサイン”が現れていました。

TMAX500 は、スクーターでありながら高速域まで使われる車両です。
その走行特性上、メーターが果たす役割は非常に大きく、速度・走行距離・警告表示といった情報が正確に、そして確実にライダーへ伝わらなければなりません。

液晶が見えない状態での走行は、単なる「不便」では済まされません。
それは、安全性・法規・車両コンディションの把握という点で、確実にリスクをはらんでいます。

大阪府門真市で日々メーター修理と向き合っている整備士として、この TMAX500 のメーターを前にしたとき、「これは外からでは判断できない内部劣化が、かなり進行している」
そう直感しました。

本記事では、ヤマハ TMAX500 に多く見られる液晶表示不良の実態、そして今回のメーターで実際に起きていた内部の異常について、現場で基板を前にして考え、判断し、修復していく過程を、できるだけそのままの思考でお伝えしていきます。

見た目だけでは分からないメーター内部の世界。
そして、「まだ直るのか」「もう交換しかないのか」と悩まれている方にとって、判断材料となる内容を、整備士の目線で丁寧に書いていきます。

● 液晶が見えない TMAX500 メーターを、そのまま使い続ける危険性

TMAX500 のメーター液晶が見えなくなる症状は、「少し薄くなった」「角度を変えればなんとか読める」といった段階から始まることがほとんどです。

しかし、今回のメーターのように 全体が日焼けしたように変色し、数値そのものが背景に溶け込む状態 まで進行している場合、劣化はすでに末期に近いと判断します。

この状態でまず問題になるのが、速度情報の把握が不完全になること です。
アナログの針は動いているものの、正確な速度を補正する役割を担っているのは中央の液晶表示です。
特に一定速での巡航時や、減速・加速を繰り返す場面では、ライダーは無意識に液晶情報を頼っています。

液晶が読めない状態というのは、「速度が分からない」のではなく、「速度を誤認する可能性が高くなる」という点が、より危険です。

また、TMAX500 の液晶には、

といった、車両管理に直結する情報が集約されています。

この情報が正しく確認できない状態が続くと、オイル交換や点検時期を見誤る原因にもなりますし、警告表示の異変に気付くタイミングも遅れます。

● 「ただの表示不良」では済まない理由

整備の現場では、「針は動いているから大丈夫」「走れるから問題ない」という声を耳にすることもあります。

しかし、TMAX500 のメーター液晶劣化は、表示部だけの問題で終わらないケースが多い のが実情です。

つまり、液晶が見えないという症状は、すでにメーター内部で何らかの異常が進行している結果として現れている表面症状 です。

今回の TMAX500 メーターでも、表示不良だけを単体で見れば「液晶の問題」に見えますが、整備士としては、その奥にある基板状態を疑わずにはいられませんでした。

● 日焼けのような変色が示す、劣化のサイン

今回のメーター液晶は、新品時のコントラストを完全に失い、全体が黄色〜茶色がかった色味に変化していました。

このような「日焼けしたような液晶」は、単なる経年変化ではなく、内部の駆動条件が液晶に適していない状態で長期間使われてきた可能性 を示しています。

この状態を放置すると、

・さらにコントラストが落ちる
・一部の文字が完全に消える
・温度や湿度によって表示が変化する

といった症状へ進行していきます。

特に TMAX500 はエンジンからの熱の影響を受けやすい車体構造をしており、メーター内部は想像以上に過酷な環境に置かれています。

液晶が見えにくくなった時点で手を打たなければ、やがて「まったく表示されない」状態へ移行する可能性も十分にあります。

● 整備士の立場から見た「修理が必要なタイミング」

今回の TMAX500 のメーターを見たとき、私たちがまず感じたのは、「もう様子見の段階ではない」という点でした。

液晶の劣化具合、表示ムラの出方、全体の色変化。

これらを総合すると、
基板側の状態も含めて、一度きちんと手を入れるべき段階 に入っています。

ここで重要なのは、完全に表示が消えてからではなく、「まだ少し見えているうち」に修理を行う方が、修復の自由度が高い という点です。
劣化が進み切ってしまうと、修理方法が限定されるケースもあります。
そのため、整備士としては「見えにくくなった時点」での対応を強くおすすめしています。

● 見えないメーターは、ライダーの判断力を奪う

メーターは、走行中に視線を大きく動かさず、一瞬で情報を把握するための装置です。
そのメーターが見えない、あるいは見えづらいという状態は、ライダーの判断を遅らせ、結果として危険な操作につながる可能性があります。

今回の TMAX500 のメーターは、まさにその一歩手前の状態でした。

「まだ走れる」ではなく、「今のうちに直すべき状態」。 この判断ができるかどうかが、メーター修理においては非常に重要です。

● TMAX500 メーター内部で起きていた電気的な異常

この TMAX500 のメーターを分解し、基板を露出させた時点で、液晶表示不良の原因は「表面だけの問題ではない」とはっきり分かりました。

液晶が見えない、日焼けしたように変色している――
その現象の裏では、液晶を正しく駆動させるための電気環境そのものが崩れている 状態が進行していました。

TMAX500 のメーター基板は、速度表示・警告灯・液晶表示・各種演算を一枚の基板でまとめて処理しています。
そのため、一部の電圧バランスが崩れるだけでも、液晶表示に顕著な影響が出やすい構造です。

● 液晶が「薄くなる」「変色する」本当の理由

液晶表示が劣化すると、多くの方は
「液晶そのものが寿命を迎えた」
と考えがちですが、実際の現場ではもう一段深く考えます。

今回の TMAX500 メーターでは、液晶に供給される電圧が微妙に不安定な状態になっていました。
この「微妙に」というのが厄介で、完全に電圧が落ちているわけではないため、

・完全消灯にはならない
・表示は出るが極端に薄い
・色味が変わる

という症状になります。
整備士として基板を見ながら考えていたのは、「なぜ液晶駆動電圧が安定しなくなったのか」という点です。

● 基板上で確認できた劣化の兆候

基板を詳細に観察していくと、いくつかの典型的な劣化ポイントが見えてきました。

TMAX500 のメーター基板では、長年の熱と振動によって、特定の部品周辺に負荷が集中しやすい傾向があります。

今回の基板でも、
・電源系統のハンダ部
・液晶駆動回路周辺
・コネクタ入力部
このあたりに、目視でも分かるレベルの違和感がありました。

ハンダ自体が完全に割れているわけではありません。
しかし、よく見ると「通電はしているが、抵抗値が安定しない状態」になっている箇所が確認できます。
この状態が続くと、液晶は常に不完全な条件で駆動されることになり、結果としてコントラスト低下や変色が進行していきます。

● 「日焼け液晶」に見えて、実は電気的ストレスの蓄積

今回の液晶は、見た目だけを言えば
「日焼けした」「黄ばんだ」
と表現される状態でした。

しかし、整備士の視点で見ると、これは単なる紫外線劣化ではありません。

液晶にとって最も負担になるのは、
・電圧の上下動
・不安定な駆動信号
・部分的な通電ムラ
です。

TMAX500 はエンジン熱の影響を受けやすく、メーター内部温度も想像以上に上がります。
その環境下で、電気的に不安定な状態が続くと、液晶は徐々に本来の性能を失っていきます。

今回の個体は、
「液晶が先に限界を迎えた」のではなく、
「基板側の状態が液晶を傷め続けた結果、見えなくなった」
と判断するのが自然でした。

● 表示不良は、基板全体のバランス崩壊の入口

メーター修理の現場では、液晶不良をきっかけに基板を点検した結果、他のトラブルの芽が見つかることも珍しくありません。

今回の TMAX500 メーターでも、液晶表示だけに目を向けていれば見逃してしまうような、電気的な「歪み」が基板全体に蓄積し始めていました。

この段階で重要なのは、表示だけを無理に復活させるのではなく、基板全体の電気的バランスを整え直すこと です。
そうしなければ、一時的に見えるようになっても、数か月後、数年後に同じ症状を繰り返す可能性が高くなります。

● 整備士として判断した「修理の方向性」

この TMAX500 メーターに対して、私たちが取るべき修理方針は明確でした。

・液晶表示だけを表面的に改善するのでは不十分
・基板側の電圧環境を正常に戻す必要がある
・長期的に安定する状態を目指す

そのため、修理は
「どこが壊れているか」ではなく、
「なぜこの状態になったか」
という視点から組み立てていくことになります。

基板を前にしながら、
「ここが原因だろう」ではなく、
「この流れで劣化が進行したはずだ」
と仮説を立て、ひとつずつ潰していく。

それが、TMAX500 のような年式車両のメーター修理では欠かせない思考プロセスです。

● TMAX500 メーター修理の実作業と、完成後の状態

この TMAX500 のメーター修理は、「液晶が見えない」という結果だけを直す作業ではありませんでした。

基板を確認した段階で、液晶が見えなくなった原因が、長年にわたる電気的ストレスの積み重ねであると判断できたため、修理は段階的に進めています。

まず行ったのは、基板全体の状態を把握することです。
どこか一箇所を直せば済む内容ではなく、電源ライン・液晶駆動回路・表示制御系をひとつの流れとして捉え直す必要がありました。

● 基板修理は「壊れている場所」ではなく「崩れている流れ」を直す

TMAX500 のメーター基板は、一見するとシンプルに見えますが、実際には各回路が密接につながっています。

今回の修理では、
・液晶駆動電圧の安定化
・基板上の電圧降下要因の除去
・通電状態が不安定になっていた箇所の修正
を中心に、基板全体を再構築するイメージで作業を進めました。

重要なのは、
「液晶に直接関係なさそうに見える部分」も含めて整えることです。

実際、液晶不良の原因が、電源入力部や別系統の回路に潜んでいるケースは珍しくありません。
今回も、そうした“遠回りに見える修正”が、最終的な安定性に大きく影響しました。

● 液晶表示の再構築と視認性の回復

基板側の電気環境を整えたうえで、液晶表示そのものの状態を確認します。
日焼けしたように変色していた液晶は、単に暗いだけでなく、文字と背景のコントラストが極端に低下していました。

液晶が「見えない」と感じる多くのケースは、実際には光っていないのではなく、判別できない状態になっているという方が正確です。

今回の修理では、液晶が本来持っている表示能力を、基板側から正しい条件で引き出すことを重視しています。
結果として、文字の輪郭がはっきりと浮かび、昼間でも数値が自然に読み取れる状態まで回復しました

● 完成後の点灯確認と動作チェック

すべての修正が終わった段階で、最終的な点灯・動作確認を行います。

確認するポイントは、単に「表示されているかどうか」ではありません。

これらを一通りチェックし、「実走行で使って問題ない状態かどうか」を基準に判断します。

TMAX500 のような車両では、メーターが正常に機能していることが、安全面・車両管理の両面で非常に重要です。

なお、メーターの視認性や警告表示は、道路運送車両法に基づく保安基準とも深く関係しています。
詳しくは 国土交通省の保安基準解説ページ（https://www.mlit.go.jp/jidosha/jidosha_fr7_000007.html）
でも確認することができます。

● 大阪・門真市の整備工場として、全国からのご依頼に対応しています

当店は大阪府門真市にある整備工場ですが、TMAX500 のメーター修理については、全国から郵送でのご依頼 を受け付けています。

TMAX は日常の足として使われている方も多く、車両を長期間預けられないという声もよく耳にします。
そのため、メーター単体を取り外して送っていただく形での修理に対応しています。

実際、
・遠方で専門店が見つからない
・ディーラーでは交換対応しか提案されなかった
・中古メーターでは状態が不安
といった理由で、ご相談をいただくケースがほとんどです。

● 交換ではなく「直す」という選択肢

TMAX500 のメーターは、新品交換となると高額になりがちです。
また、中古品も年式相応の劣化を抱えていることが多く、根本的な解決にならない場合もあります。

今回のように、内部の状態を見極めたうえで修理を行えば、純正メーターを活かしたまま、実用上まったく問題のない状態へ戻すことが可能です。

整備士としては、
「まだ使えるものを、正しく直して使い続ける」
という選択肢を、知っていただきたいと考えています。

● TMAX500 メーター液晶が見えない症状について

その TMAX500 のメーター、「もう限界かもしれない」と感じていませんか。

液晶が見えない状態は、単なる経年劣化ではなく、すでに内部で異常が進行している結果として現れています。

この段階で対応するかどうかで、
・修理で済むか
・交換しかなくなるか
結果は大きく変わります。

私たちは大阪府門真市で、TMAX のメーターを実際に分解し、基板を見て、「直せるものは直す」修理を行ってきました。

交換と言われて諦める前に、一度、今の状態を見せてください。
写真を送っていただければ、整備士の目線で、修理の可否と方向性をお伝えします。

● 修理のご相談について

ヤマハ TMAX500 のメーター表示不良でお困りの方は、状態が分かる写真とあわせて、お気軽にご相談ください。
大阪府門真市の整備工場として、現物を見て、基板を見て、整備士の判断で最適な修理方法をご提案します。

交換しかないと諦める前に、「直せるかどうか」を確認するところから始めてみてください。
