【スズキ インパルス（IMPULSE）GSX400】メーターのLEDが点灯しない！つかない！不点灯トラブル対応｜LED打ち替え・交換・カスタム｜メーター交換・修理｜ 大阪 門真 整備

キーを回した瞬間、本来であればふわっと立ち上がるはずのメーターが、どこか暗い。
タコメーターもスピードメーターも動いている。液晶表示も読める。
けれど、夜間やトンネルに入った途端、「あれ、こんなに見えにくかったか？」と違和感を覚える。

この“違和感”は、意外と正確です。
人は暗い場所で、視界の中心と周辺の情報処理が変わります。昼間なら読み取れる表示でも、夜間では「一瞬で把握できない」だけでストレスが増える。メーターは、考えて読むための装置ではなく、視線を落とした瞬間に判断を終えるための装置なので、照明の弱りは想像以上に効いてきます。

今回ご相談いただいたのは、スズキ インパルス（IMPULSE）GSX400 の純正メーターです。
症状はシンプルでありながら、実は判断を誤りやすい「メーターLEDの不点灯」でした。

「球切れのようなものだろう」
「LEDなら半永久的じゃないのか」

たしかに、LEDは白熱球と比べて寿命が長い。ですが、整備士として基板を前にすると、“LED単体の寿命”よりも先に、別の部分が限界を迎えているケースが多いと感じます。車載環境は、振動・温度変化・電圧変動のセットで部品を追い込みます。結果として、LEDが悪いのか、LEDを取り巻く環境が悪いのかが混ざって見える。ここが誤診が起きやすいポイントです。

大阪府門真市で整備工場を構える立場として、日々さまざまなバイクメーターを分解・診断していますが、インパルスのメーターは LEDトラブルが“静かに進行する”タイプの一つです。
完全に真っ暗になる前に、「なんとなく暗い」「ムラがある」という段階で持ち込まれることが多く、そこにこそ、整備士として見逃してはいけないサインが隠れています。

この記事では、なぜインパルスのメーターでLED不点灯が起きるのか、内部で何が起きているのか、そして修理・LED打ち替え・交換という選択肢を、実際に基板を前にして考える整備士の視点で掘り下げていきます。
単なる「LED交換のやり方」ではなく、「なぜその判断に至るのか」「どこを見て正常・異常を切り分けるのか」──その思考の流れが伝わる形でまとめます。

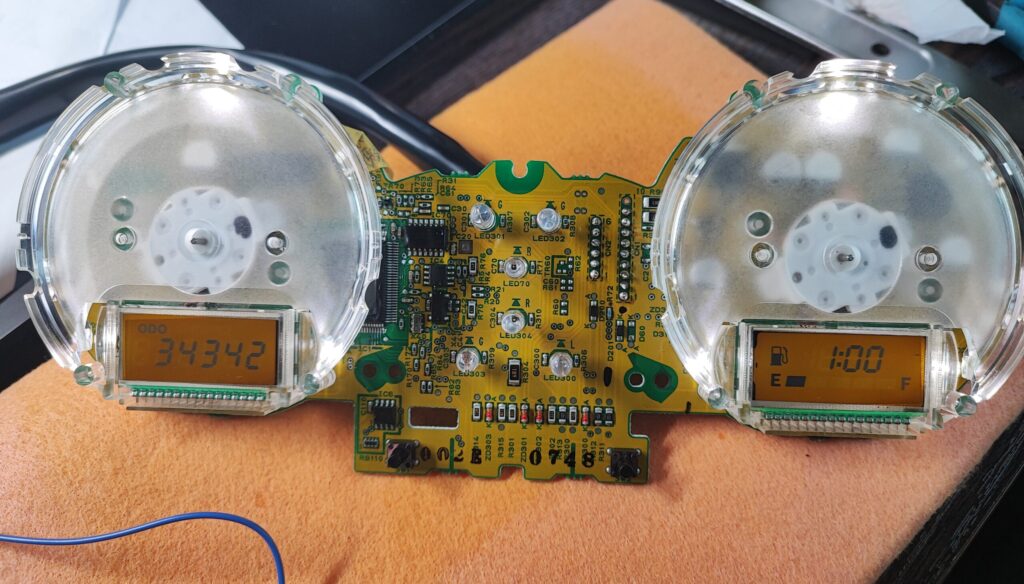

● お預かりしたメーター

まず、今回お預かりしたスズキ インパルス（IMPULSE）GSX400のメーター仕様を整理します。
同じ「インパルス」でも、年式・仕様差・過去の作業歴（LED交換歴など）で、症状の出方が変わります。修理判断の前提として、最初に“土台”を揃えておくのが整備士のやり方です。

項目	内容
車名	スズキ インパルス（IMPULSE）
型式	GSX400
メーター構成	アナログ2連＋液晶表示
表示内容	スピード／タコメーター／ODO／燃料計
照明方式	内部LEDによる透過照明
主な症状	LED不点灯（部分／全体）、明るさムラ
相談内容	夜間に視認できない、光らない

ここで重要なのは、「針が動く」「液晶が読める」＝「メーターが健康」とは限らない点です。
照明は“情報を読み取るための下地”なので、照明だけが落ちると、メーター本体は動いているのに、ライダー側は情報を拾えなくなる。このギャップが、実用上の不安を生みます。

● LEDが点灯しないと何が起きるのか

LEDの不点灯は、「走らない」「エンジンが止まる」といった直接的なトラブルではありません。
だからこそ後回しにされがちです。ですが、整備士の立場では、軽視しないほうが良い症状に入ります。理由は単純で、“判断を遅らせる”からです。

たとえば夜間走行。
スピードの把握が一瞬遅れる。
タコメーターの針は見えても、背景が暗く、数値の読み取りに意識を取られる。
燃料計がある位置は分かっていても、残量を直感で掴めない。

これらはすべて、「視認性の低下」に集約されます。
メーターは“考えて読む”装置ではなく、“瞬間的に把握する”ための装置。LEDが点灯しない状態は、その前提を崩してしまいます。

● インパルスのメーターで起きやすい症状の特徴

インパルスのLEDトラブルは、いきなり“全消灯”に飛ぶとは限りません。
むしろ多いのは、不安定な段階を挟んで、少しずつ悪化していくタイプです。

【症状の進行パターン】

段階	体感	見え方	基板側で起きがちなこと
初期	「少し暗い気がする」	うっすら暗い／色味が違う	接合部の劣化が始まる、抵抗値のズレが出始める
中期	「ムラが出る」	片側が暗い／一部が光らない	局所的に電流が流れにくい（高抵抗化）
末期	「点いたり消えたり」	一瞬点灯→消灯、完全不点灯	熱・振動で導通が破綻、LEDや周辺部品も巻き込む

この段階では「接触が悪いのだろう」「気のせいかもしれない」と判断されがちですが、基板を前にすると、すでに内部では変化が始まっていることがほとんどです。
LEDそのものだけでなく、電流制御回路、抵抗、はんだ接合部など、複数の要素が絡み合って症状として現れます。

● 「LEDだから切れない」は誤解になりやすい

LEDは寿命が長い部品です。これは間違いありません。
ただし、車載環境で使われるLEDは別物と考えたほうが現実的です。

メーター内部は、常時振動、エンジン熱の影響、夏場の高温、電圧変動といった条件にさらされ続けます。
このとき壊れ方が“キレイな断線”になってくれれば分かりやすいのですが、現場ではそうならないことが多い。
むしろ厄介なのは、抵抗が増えていくように“流れが細る”壊れ方です。電圧は来ているのに、発光に必要な電流が確保できない。だから暗い、ムラが出る、点いたり消えたりする──という流れになります。

ここも、原因を「LED単体」に寄せず、周辺込みで整理しておくと誤解が減ります。

【LED不点灯の原因分類】

見た目の症状	よくある誤解	実際に多い原因（整備士視点）
全体が暗い	LEDの寿命	電源供給が弱い／電流が流れにくい（基板側）
一部が光らない	LEDだけ死んだ	LED周辺の接合部劣化、抵抗のズレ
点いたり消えたり	接触不良だけ	温度・振動で導通が揺れる（クラック等）

● 放置した場合に起きうる問題

LED不点灯を放置しても、すぐに走行不能になるわけではありません。
ただし、整備士としては放置をおすすめしない症状に分類します。

「見えない」ことは「判断が遅れる」ことにつながります。
スピード超過、回転数の把握ミス、燃料残量の見落とし。
どれも小さなことのようでいて、積み重なるとリスクになります。

そしてもう一つ、現場で怖いのが「症状の進行」です。
初期〜中期の段階なら、手当てする範囲が限定されることが多い。
しかし末期まで進むと、LEDだけでなく基板側へのダメージが広がり、修理範囲が大きくなるケースがあります。
“暗いだけ”のつもりが、気づけば“回路が弱っている”状態になっている。ここが放置の落とし穴です。

● メーター内部で何が起きているのか

インパルスのメーターを分解し、基板単体にした状態で最初に行うのは、「光らないLEDそのもの」を疑うことではありません。
まずは、電気がどう流れているかを“全体”で捉えることから始めます。

LEDが点灯しないと聞くと、ついLED素子不良を想像しがちです。
しかし実際には、LEDは単独で存在していません。抵抗、ダイオード、制御ICなどと組み合わされ、回路として成立しています。
つまり、LEDが光らない＝回路のどこかで“流れ”が止まっている、もしくは“細っている”可能性がある。

ここを見誤ると、交換したのに再発する、という結果になりやすい。
だから整備士は、原因を一点に決め打ちせず、段階的に絞り込みます。

● 点灯しているLED・していないLEDを分けて考える

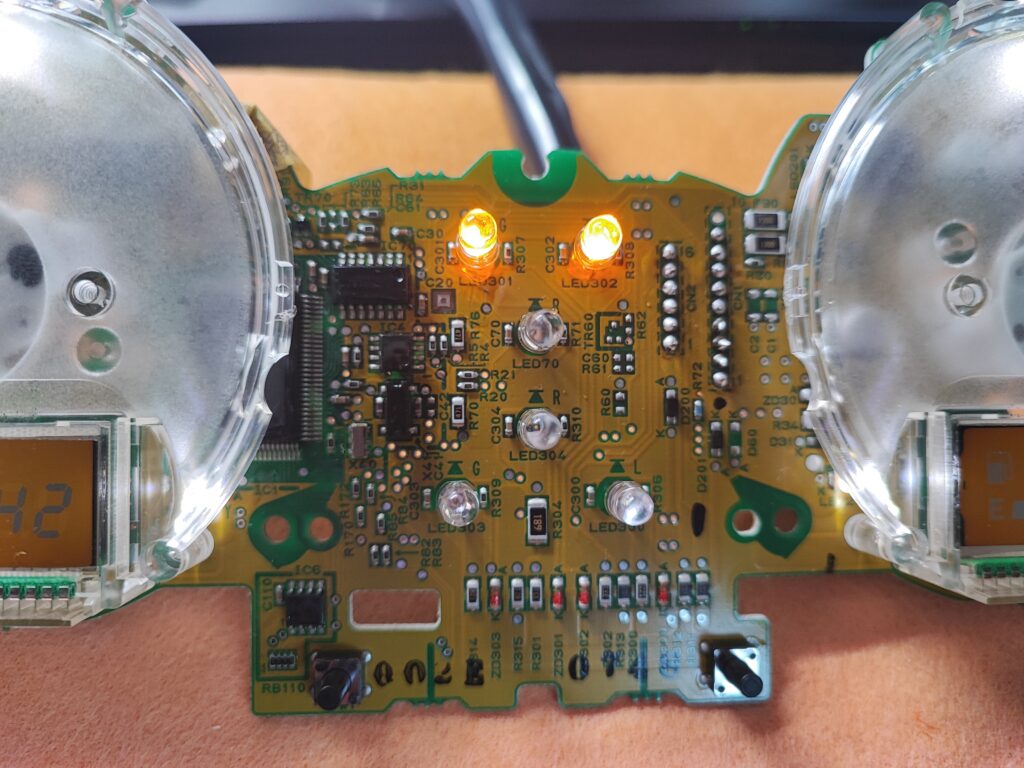

今回のメーターでは、一部のLEDは点灯し、別のLEDは反応しない状態でした。
このとき、整備士の頭の中は「二択」になります。

【切り分けの考え方】

状態	まず疑う範囲	そう考える理由
全LEDが不点灯	電源系／制御系	“全体が死んでいる”可能性が高く、局所原因だけでは説明しにくい
一部のみ不点灯	LED周辺回路／接合部／抵抗	“局所的に流れが作れない”状況が起きやすい（熱・振動の影響が出る）

インパルスのケースは後者。
つまり、「メーター全体の死亡」ではなく、局所的な電気トラブルの可能性が高い状態です。

ここで大切なのは、局所原因の候補が複数あるという点。
LEDそのもの、抵抗、はんだ、パターン（銅箔）…どれも“見た目”だけでは断定できません。だから次の段階に進みます。

● 基板を前にしたとき、最初に拾う情報

基板を前にして、いきなりテスターを当てるわけではありません。
まずは目で拾える情報を集めます。ここでの観察は、診断の精度を上げるための“地図作り”です。

【観察チェック】

観察ポイント	見る理由	典型的に出る兆候
LED周辺の変色	熱が集中している可能性	茶色っぽい変色、艶の変化
はんだのくすみ／クラック	導通の揺れにつながる	細い割れ、白っぽい境界
汚れ／腐食	抵抗増加やリークの原因	緑青、白い粉、ベタつき

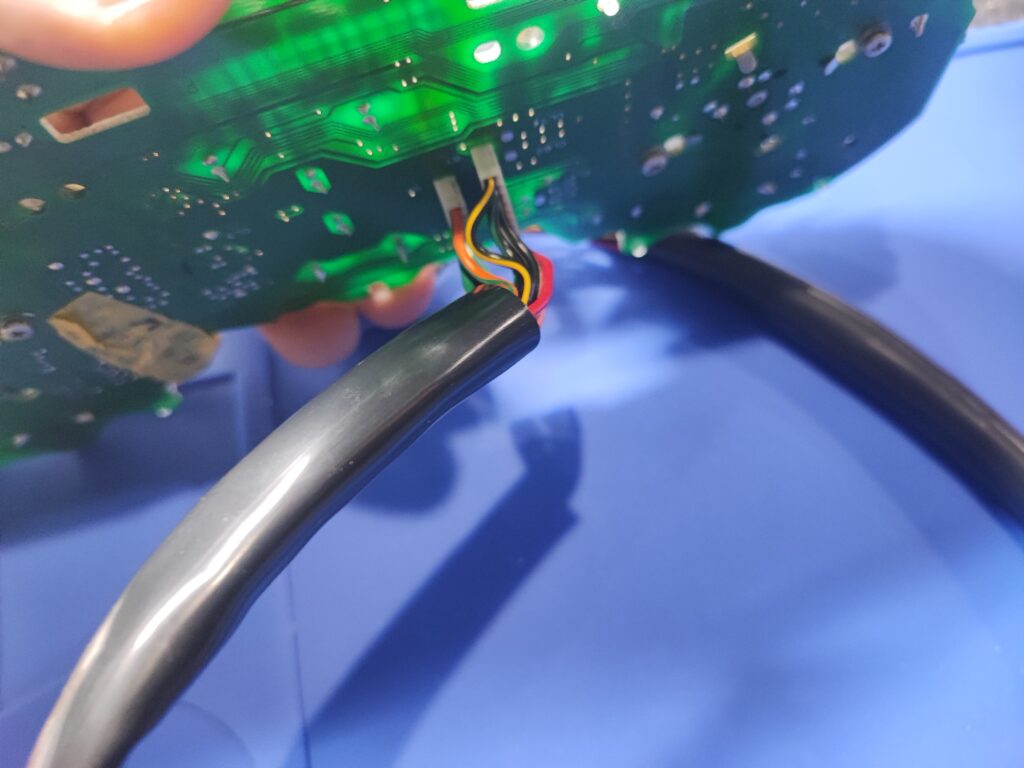

配線・コネクタ側	電源供給の不安定要因	端子の焼け、ゆるみ

インパルスの基板は、LEDの直下や近接部に熱がこもりやすいレイアウトになっていることがあり、長年の使用で、はんだ接合部が微妙に劣化しているケースが珍しくありません。
見た目で「きれい」でも、導通としては不安定。温度や振動で“その日によって”症状が変わる理由がここにあります。

● 電圧が来ているのに点灯しない、をどう考えるか

ここから先は、測定と解釈の世界です。
テスターで確認すると、LEDの入力側まで電圧が来ているのに発光しないケースがあります。 このとき整備士が考えるのは、「電圧がある＝OK」ではなく、電流が成立しているかです。
LEDは“電圧が乗るだけ”では光りません。必要な電流が流れて初めて発光する。
だから、電圧があるのに暗い／光らないなら、「どこかで流れが細っている（高抵抗化している）」可能性が出てくる。

特に年式が進んだインパルスでは、「完全断線」ではなく「抵抗値が変わる」という形でトラブルが出やすい。
結果として、理論上は電圧がかかっているのに、実際には発光に必要な電流が流れない──この状態が起きます。

● LED単体交換では解決しない理由

ここでよくある判断ミスが、「LEDだけ交換すれば直るだろう」という考え方です。
LED素子が劣化しているケースは確かにあります。けれど周辺回路に原因が残ったままだと、新しいLEDを入れても同じ症状を繰り返します。

インパルスのメーターでは、LED打ち替えは“部品交換”というより、回路の健全性を取り戻す作業になります。
整備士は、LED／抵抗／電流経路／基板状態をセットで見ます。
どこか一つでも弱っているなら、その場しのぎではなく“安定して点灯する”状態まで戻す。ここが狙いです。

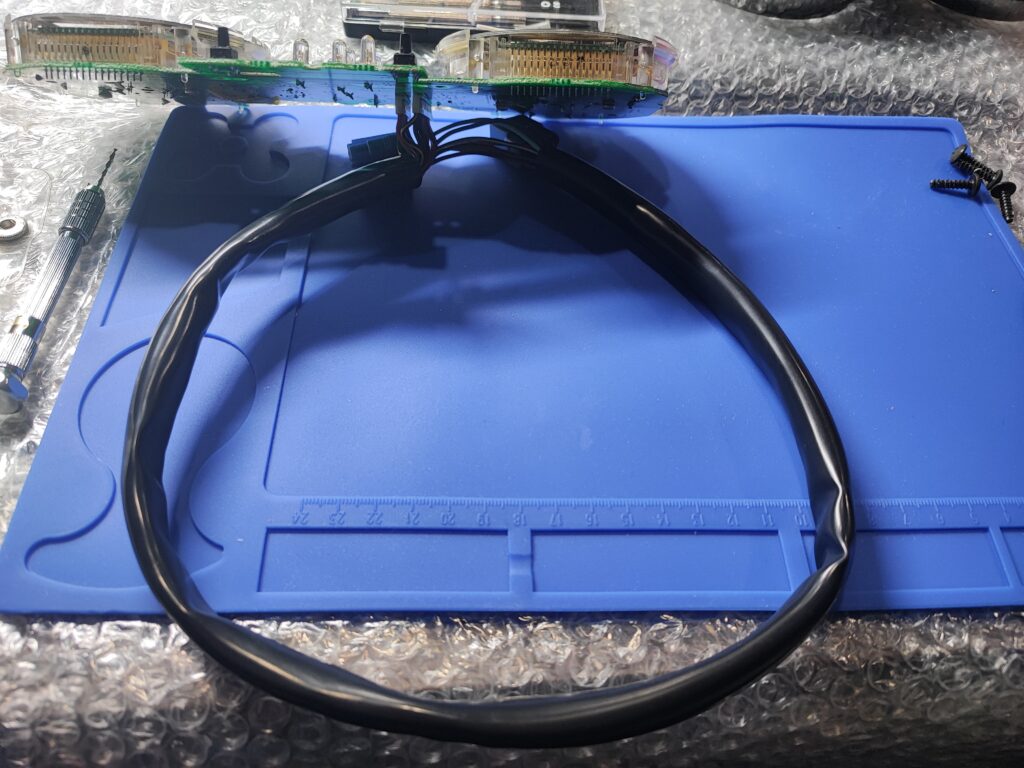

● 修理後のテスト

修理が完了したあとは、「LEDが光ったから終わり」とは判断しません。

まず、メーター単体で通電し、LEDが均一に点灯しているか、点灯直後と数分後で明るさに変化が出ないかを確認します。
一時的に明るく見えても、時間が経って暗くなるようでは実使用に耐えません。

次に、通電を切ってから再度キーONを想定したテストを行い、毎回同じタイミング・同じ明るさで立ち上がるかを確認します。
インパルスのメーターは症状が不安定に出ることがあるため、この再現性の確認は欠かせません。

最後にケースへ組み上げ、液晶・指針・LED照明のバランスを確認し、夜間でも「一目で情報が入る状態」であることを確認してから、修理完了としています。

テスト項目	確認内容
初期点灯	キーON時に安定して立ち上がるか
光量	全体で明るさにムラがないか
時間経過	数分後も点灯状態が変わらないか
表示バランス	液晶・指針・照明の見え方
再現性	通電を切っても同じ状態を保てるか

↓動画で確認できます。

● 「光らせる」ではなく「安定して光らせる」

最終的な目標は、一瞬点灯させることでも、テスト時だけ明るくすることでもありません。
車両に戻し、振動・温度変化・経年使用を前提に、安定して点灯し続ける状態を作ることです。

このとき重要になるのが「どこまで手を入れるか」という判断。
必要以上に触れば、熱ダメージやパターン剥離のリスクが増えます。
触らなければ、再発の芽が残る。
基板を前にして、このバランスを取るのが整備士の仕事です。

● 修理方針と作業工程の整理

作業の狙いとチェックポイントをセットで整理します。

工程	狙い	チェックポイント
状態確認（観察）	症状の地図を作る	変色・クラック・腐食・端子状態
部品の取り外し	基板に負担を残さない	熱の当て方、パターンの健全性
LED打ち替え／交換	発光性能の回復	極性、光量、ムラの有無
基板単体で点灯確認	安定性の検証	通電直後／数分後で変化がないか
組み上げ後の最終確認	実使用の視認性	“ぱっと見”で情報が入るか

● 郵送によるメーター修理にも対応しています（全国対応）

今回のようなインパルス GSX400のメーターLED不点灯修理は、車両を持ち込めない場合でも、メーター単体での修理（郵送対応）が可能です。
大阪府門真市までご来店いただくのが難しい方でも、全国からご依頼をお受けしています。

メーターは走行時の判断材料になる重要部品です。修理後も安全に使用できる状態であることが前提になるため、保安基準の考え方を踏まえて作業・検査を進めます。

参考：国土交通省公式サイト
https://www.mlit.go.jp/

スタッフがご提示しました概算お見積りの金額に問題が無ければ、元払いにて発送してください。

● メーターの違和感を感じたら、早めの相談を

「少し暗いだけだから」「まだ使えるから」
そう思っているうちに、症状が進行してしまうケースは少なくありません。

LED不点灯は、メーターからの最初のサインであることが多く、早い段階であれば、修理の選択肢も広がります。
スズキ インパルス（IMPULSE）GSX400のメーターLED不点灯、LED打ち替え、交換、カスタムについて気になる点があれば、下記よりお気軽にご相談ください。
気になった段階で状況を整理し、必要であれば修理という選択肢を検討することで、安心して乗り続けることができます。

整備士として、基板を前にして判断し、「長く安心して使える状態」に戻すことを大切にしています。
