イグニッションをひねると、アナログの針が静かに立ち上がり、表示灯が順に点灯する。
その一連の動きは、Honda CB400 Super Four HYPER VTEC SPEC IIIという車両の完成度を象徴する瞬間でもあります。

整備士の立場から見ると、この「立ち上がりの挙動」は単なる演出ではありません。電源が入った瞬間に、電圧がどう立ち上がって、どの順番で回路が働き、表示がどう安定していくか。その反応の中に、違和感の種が隠れていることがあるからです。

しかし、その下部に配置された液晶表示は、年月とともに確実に変化していきます。
数字がにじむ。内部に細かなヒビが走る。日焼けで色味が変わる。コントラストが落ち、角度によっては表示が欠ける。
走行はできる。針も動く。だからつい後回しになる。けれど、情報が曖昧になるというのは、実走行の判断が曖昧になるということです。整備士としては、そこが一番危険だと感じます。

今回、大阪府門真市の当工場にお送りいただいたのは、CB400 Super Four HYPER VTEC SPEC III（NC39）の純正メーター。
症状は、液晶内部のヒビ割れ・クラック・経年劣化・日焼けによる表示不良です。

同じメーターでも、保管環境や使用年数によってここまで差が出ます。
液晶内部に広がるクラックは、単なる表面傷ではありません。内部構造そのものが疲労しているサインです。

この状態が進行すると、走行距離表示が読みづらくなる。燃料残量の視認性が落ちる。時計やトリップが不安定になる。
こうした“情報の欠落”は、思っている以上に走行中のストレスになります。しかも、夜間やトンネル、雨天など、視認性が落ちる条件が重なるほど「見える／見えない」の差が一気に大きくなります。

メーターは装飾部品ではなく、安全運転に直結する保安部品です。速度計が正常に機能していることは、道路運送車両の保安基準でも求められています。

▶ 速度計に関する保安基準（国土交通省公式）
https://www.mlit.go.jp/jidosha/jidosha_fr7_000007.html

液晶のヒビ割れを「見た目の問題」として放置すると、表示不良が進行し、最悪の場合ブラックアウトに至る可能性もあります。
特にCB400SF SPEC IIIは、バックライト構造や直射日光の影響を受けやすい設計特性から、液晶劣化の相談が年々増えているモデルです。

なぜSPEC IIIで症状が目立つのか。
液晶内部では何が起きているのか。
単なる表示部の劣化なのか、それとも基板側の電気的問題を含んでいるのか。

メーターを分解する前、整備士として必ず考えるのは「症状の本質はどこにあるのか」という切り分けです。外から見えるヒビの奥で、何が進行しているのか。その答えを、実際の診断工程とともに整備士の視点で解説していきます。

● お預かりしたメーター

まずは、今回お預かりしたメーターの概要を整理します。
実車確認を行い、症状・外観・使用状況を照合しながら診断の方向性を定めます。

項目	内容
車種	Honda CB400 Super Four
型式	NC39
グレード	HYPER VTEC SPEC III
メーター構成	アナログ2連＋下部液晶表示
走行距離	約62,000km
主な症状	液晶ヒビ割れ・クラック・日焼け・表示コントラスト低下

SPEC IIIは2000年代前半のモデル。すでに20年前後が経過している個体も珍しくなく、液晶部の経年劣化はある種“想定内”のトラブルとも言えます。
ただ、ここで重要なのは「劣化しているかどうか」ではなく、どのレベルまで進行しているかです。

同じ“ヒビ”でも、進行段階によって修理の考え方が変わります。
「線が見えるだけ」の段階と、「欠けが出ている」段階と、「消える」段階では、原因の可能性も、再発リスクも変わります。整備士は、まずその段階を見極めるところから始めます。

動画でも症状をご覧いただけます。

● 液晶のヒビ割れは「レンズ割れ」ではない

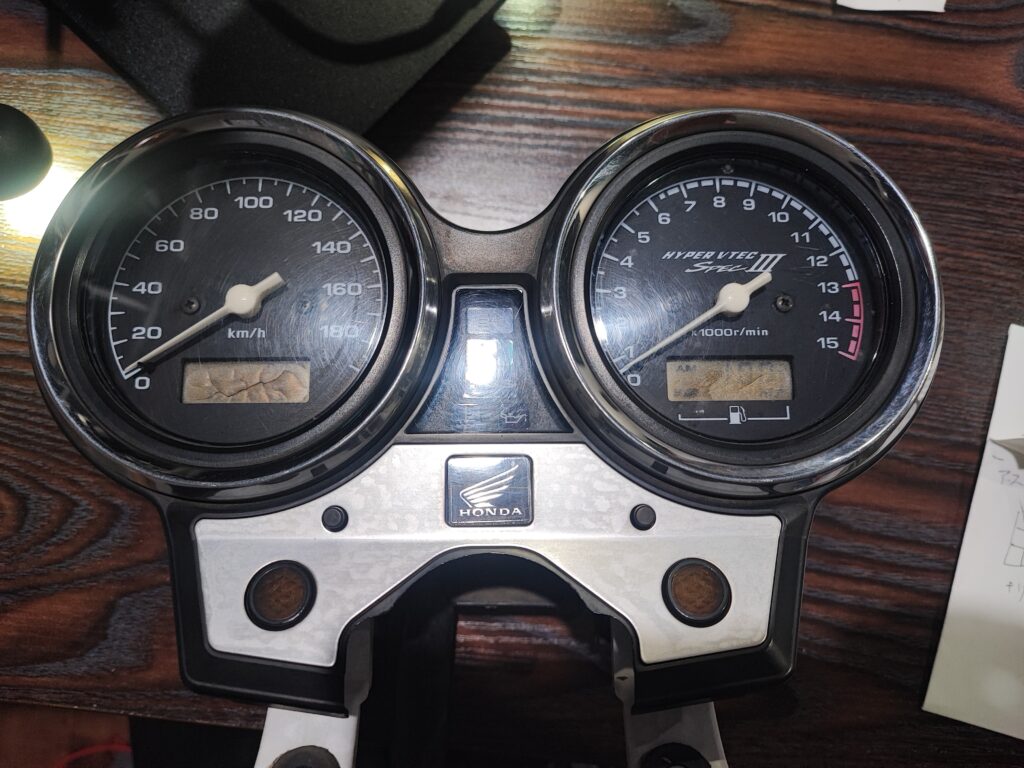

画像をご覧いただくと分かる通り、ヒビは表面のレンズではありません。
内部の液晶表示層に発生しています。 この違いは非常に大きいです。
レンズの割れなら外装交換で改善します。
しかし液晶層のクラックは、表示そのものの寿命に直結します。

メーターの層構造を、現場で分かりやすく整理すると次のようになります。

今回の損傷は「液晶表示モジュール内部」で発生しています。
つまり、紫外線、熱の蓄積、長年の温度変化、内部応力。これらが重なり、液晶層そのものが疲労している状態です。

ここで整備士として一歩踏み込みます。
ヒビの“形”は、原因の手がかりになります。

クラックの出方	代表的な背景	整備士が疑う方向
点から放射状	内部応力が蓄積	温度履歴・経年疲労
一方向に直線状	外圧・衝撃の可能性	物理ダメージも検討
まだらな濁り	層の変質が進行	経年劣化が強い

今回の個体は中央から放射状に広がるクラック。
この時点で私は「衝撃よりも、温度履歴と紫外線の蓄積を主因に据えるべきだ」と判断しました。

● なぜCB400SF SPEC IIIで液晶トラブル症状が目立つのか

大阪府門真市で整備をしていると、CB400SF SPEC IIIの液晶トラブル相談は年々増えています。
“たまたま増えた”のではなく、設計特性と使用環境が重なって起きる、ある種の必然です。

理由を構造面から整理すると、次のようになります。

要因	内容	結果として起きやすいこと
明るいバックライト	内部温度が上がりやすい	液晶層の疲労が進む
カウルレス構造	直射日光を受けやすい	紫外線ダメージが蓄積
透明レンズ構造	光を通しやすい	熱がこもりやすい
長期使用	材料疲労が溜まる	クラックが表面化

真夏の炎天下では、メーター内部温度が60℃以上に達するケースもあります。
ここで重要なのは“最高温度”だけではありません。温度差です。

この温度差を20年繰り返せば、ガラス基板と内部層の膨張率差が蓄積し、内部応力が限界に達し、クラックが発生しても不思議ではありません。
つまり「壊れた」というより「寿命に近づいた」。現場の体感と理屈が一致するタイプの不具合です。

● 液晶の劣化を放置するとどう進行するか

液晶の劣化は、ある日突然ブラックアウトするわけではありません。
多くの場合、段階的に進行します。

段階	表示状態	実用上の影響
初期	うっすら線状クラック	ほぼ支障なし。見落とされやすい
中期	コントラスト低下	昼は読めるが夜間・トンネルで苦しい
進行	セグメント欠け	情報誤認（残量・距離・時刻）
末期	表示消失	実質ブラックアウト、診断難易度も上がる

特に注意すべきは燃料表示と走行距離表示です。
CB400SFはツーリング用途でも使用される車両。残量誤認は実走行トラブルに直結します。
「なんとなく走れる」は危険です。メーターが曖昧になると、判断が曖昧になる。結果としてリスクが上がる。整備士はそこを嫌います。

● メーターは保安部品である

スピードメーターは保安基準対象部品です。

▶ 速度計に関する保安基準（国土交通省公式）
https://www.mlit.go.jp/jidosha/jidosha_fr7_000007.html

視認性が著しく低下すれば、車検時に指摘対象となる場合があります。
ここで誤解されやすいのは「針が動けばOK」という感覚です。

確かに針が動くことは重要です。
しかし整備士として現場で見るのは、“読み取れるか”という実務の部分です。表示が薄い、欠ける、角度依存が強い。こうなると運転中の視認性は落ちます。視認性は安全性です。

「まだ読めるから大丈夫」という判断は、整備士としては推奨できません。

● 今回感じた違和感

外観確認時、私は一つの違和感を覚えました。

ヒビの入り方が均一ではない。
表示の一部が角度によって消える。
バックライトは正常。 この段階で頭の中に浮かぶのは、原因候補の“階層”です。
メーター不良は、目に見える部分だけで完結しないことが多いからです。

仮説	何が起きているか	出やすい症状
液晶単体の物理劣化	液晶層が寿命	進行して欠け→消失
圧着接触不良	接続部が不安定	押す/振動で変化する
基板側の電圧不安定	電源が揺らぐ	表示が薄い/瞬断する

まだ断定はできません。
しかしここで液晶だけを交換するのは危険です。原因を切り分けずに部品を替えると、再発や二次故障につながる可能性があります。 整備の現場ではよくあります。
「液晶を替えたのに、数か月でまた薄くなった」
その裏には“電源の揺らぎ”や“接続部の不安定”が潜んでいることがある。だから私は必ず、基板側の状態まで確認します。

● 修理の必要性

液晶のヒビ割れは自然治癒しません。時間とともに広がります。
視認性の低下は、安全性の低下。表示の欠落は、情報の欠落。
そしてメーターは車両の「目」です。

整備士として勧めるのは、「表示が完全に消える前に対処する」という考え方です。
ブラックアウトしてからでも修理は可能な場合があります。ただ、診断の自由度が下がります。症状の変化を追いにくくなるからです。結果として作業が難しくなり、必要な点検も増えます。

だからこそ、読めているうちに、薄くなっているうちに対処する。これが現場の判断です。

● 分解前の最終判断 ― 表示不良の“本質”を探る

液晶にヒビが入っている。コントラストが落ちている。角度によって表示が消える。
ここまで揃えば「液晶交換で完了」と考えたくなります。

しかしCB400 Super Four HYPER VTEC SPEC IIIのメーターは、単なる表示パネルではありません。内部には制御基板、電源安定回路、各種センサー入力処理回路が組み込まれています。
整備士として最初に整理するのは、症状の層です。

層	想定される原因	切り分け方法
表示層	液晶の物理劣化	目視・拡大確認
接続層	圧着部の導通不良	押圧変化確認
電源層	レギュレータ不安定	電圧測定

今回の個体は押圧しても表示変化はなし。つまり接続不良の可能性は低い。
残るは液晶単体劣化、もしくは電源の揺らぎ。ここからが本当の診断です。

● メーター内部構造

SPEC IIIのメーター内部を簡略化すると、次の構造になります。

液晶表示モジュールは、導電性の圧着部材で基板と接続されています。
年数が経つと「導通抵抗がじわじわ上がる」「酸化で接触が不安定になる」「振動で揺らぐ」といったトラブルが出ることがあります。

ただ、今回の症状は典型的な接触不良のパターンとは異なります。
“叩くと戻る”タイプではなく、“常に薄い・欠ける”タイプ。
この違いが、整備士の判断を分けます。

● 電気的診断 ― 数値で見る状態

分解後、基板単体での通電チェックを行います。

測定項目	規定目安	実測値	判定
液晶駆動電圧	約5V	4.99V	正常
レギュレータ出力	安定	わずかな揺らぎ	軽度劣化傾向
バックライト電圧	安定	正常	問題なし

電圧は基準範囲内。
ただしオシロスコープで見ると微細なリップルが確認できます。この揺らぎは、コンデンサの初期容量低下を疑わせます。

20年近く経過した電解コンデンサは、内部の乾燥やESR上昇が進んでいる可能性があります。まだ致命的ではありません。
しかし、液晶が劣化しているという事実は、基板も同じ年月を過ごしてきたということです。

ここで私は自分に問い直します。
「液晶を新品にして、基板の揺らぎが残ったままでも良いのか？」
答えはNOです。修理は“その場の復旧”ではなく“安定性の再構築”だからです。

● 液晶内部で起きている現象

液晶表示モジュールの内部構造をさらに細かく見ると、次の層になります。

長年の紫外線と熱により、分子配列の乱れ、封止部の劣化、内部圧力変化、微細クラック形成が進行します。
今回のメーターは中央から放射状にクラックが広がっています。これは衝撃ではなく、内部応力型劣化の典型。つまり液晶自体が寿命を迎えている状態です。

● なぜコントラストが落ちるのか

液晶は電圧によって分子配列を制御し、光を遮断・透過します。
内部層が劣化すると、光の制御が不均一になり、電圧反応が鈍くなり、角度依存性が増します。

その結果として、

• 表示が薄く見える
• 角度によって消える
• セグメントがまだらになる

という症状が出ます。今回のメーターは、まさにこの状態でした。

● SPEC III特有の温度履歴

SPEC IIIはカウルレス構造。メーターが直接太陽光を受けます。
真夏の駐車中は内部温度60℃以上。冬季夜間は0℃近くまで下がる。
この温度差を20年繰り返せば、内部応力が蓄積し、クラックが発生する。

材料工学的に見ても自然な劣化です。
だからこそ、同年代のSPEC IIIで同様の相談が増える。現場の体感と理屈が一致します。

● 整備士としての結論（分解前段階）

ここまでの診断で整理できること。

項目	結論
液晶	物理劣化が確実
接続部	接触不良の可能性は低い
基板	電圧系に軽度劣化傾向

つまり今回の主因は液晶モジュールの寿命。
ただし基板側を確認せずに液晶だけ交換することはしません。
メーター修理は「見えている部品」を替える作業ではなく、「再発させない状態を作る」作業だからです。
ここから先は、実際の液晶取り外しと基板補正作業に入ります。

● 修理工程 ― 分解から再生まで

ここから実際の修理工程に入ります。
今回のCB400 Super Four HYPER VTEC SPEC III（NC39）は、事前診断で「液晶モジュールの寿命」が主因と判断できました。ただし、表示部だけを交換して終わらせることはしません。

理由は単純です。
液晶が20年経過しているなら、基板も20年経過しているからです。

修理は次の流れで進めます。

● 分解と基板コンディション確認

まず外装レンズを慎重に取り外し、文字盤・バックライトユニットを分離します。
この段階で確認するのは、単なる「汚れ」ではありません。

確認項目	チェック内容	今回の状態
レンズ内部	曇り・粉塵侵入	軽微
文字盤裏	熱変色	わずかにあり
液晶裏	クラック進行	明確
基板色味	焼け・変色	年式相応
半田部	クラック有無	一部補正

SPEC IIIは液晶直下の温度が上がりやすく、基板に熱履歴が残りやすい構造です。
今回の個体は致命的な損傷はありませんでしたが、電源系部品には年式相応の変化が見られました。

ここで私はもう一段深く考えます。
「ここまで持った基板なら、今のうちに安定性を底上げしておく価値がある」
“今は動く”と“今後も動く”は違います。ここが整備の現場で一番差が出る部分です。

● 電源系の補正

液晶は安定した電圧でなければ正確に表示されません。
微細なリップルが確認できる場合、表示が「出る／出ない」ではなく「薄い」「角度で欠ける」といった曖昧な症状として現れることがあります。

致命的ではありません。
しかし将来的なトラブルの芽は摘みます。必要箇所を補正し、電源安定性を向上させます。

ここを触らずに液晶だけ交換すると、「直ったように見えて再発する」可能性があります。再発は、オーナー側からすると一番納得がいきません。だから整備側は、再発の芽を作業の中で潰します。

● 劣化した液晶モジュールの状態

取り外した液晶を詳細に確認します。
中央から放射状のクラック。表示ムラ。内部応力跡。

これは衝撃ではありません。内部応力と紫外線の蓄積です。
20年という時間が作り出した劣化です。

“見た目はヒビ”でも、内部では層として壊れている。
ここまで来ると、調整や清掃では戻りません。交換が必要な領域です。

● 新品液晶の仮組みと単体通電

新品液晶を基板に仮組みし、メーター単体で通電確認を行います。
ここは整備士としての“確信”を得る工程です。単に表示が出るかではなく、安定して出続けるかを見ます。

確認項目	判定
全セグメント均一表示	良好
角度依存性	なし
明るさバランス	良好
ブラックアウト再発	なし

昼間だけでなく暗所でも確認します。
SPEC IIIは夜間視認性も重要だからです。「昼は綺麗」でも、「夜にムラが出る」ことは現場で起きます。だから、条件を変えて確認します。

● 本組みと振動確認

組み上げ後、軽く振動を与えながら再度通電確認を行います。
これは接続部の安定性確認です。

表示が揺らがない。欠けない。コントラストが安定している。
ここでようやく完成です。

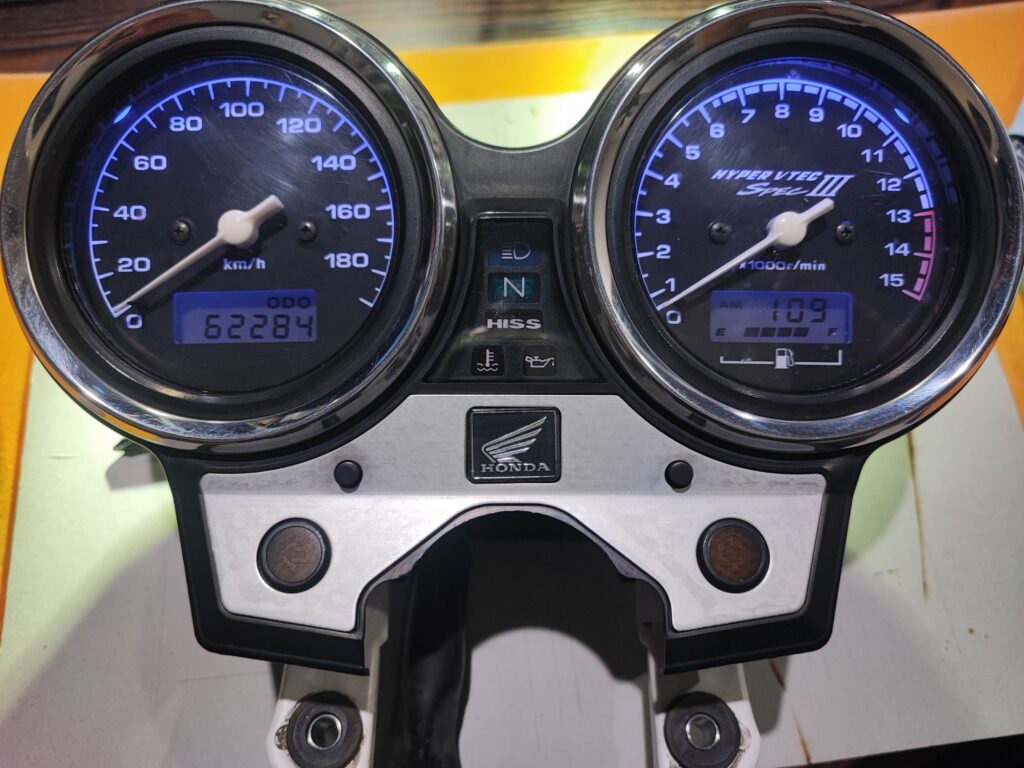

クラックは消え、均一で鮮明な表示が戻りました。
“見えるようになった”だけではなく、“安定して見えるようになった”。整備士が大事にするのは後者です。

動画もご覧ください！

● 修理後に必ずお伝えしていること

液晶は紫外線に弱い部品です。修理後に同じ環境に戻せば、同じ方向へ進みます。
だからこそ、修理後は保管環境の話が重要になります。

直射日光を避ける。可能なら屋内保管。長時間炎天下駐車を控える。
この積み重ねで寿命は確実に変わります。
修理はゴールではなく、「正常な状態を維持するための再スタート」です。

● 全国対応のメーター修理について

大阪府門真市の当工場では、持ち込み修理に加え、全国からの郵送修理にも対応しています。

CB400SF SPEC IIIは今後も長く乗り続けたいオーナーが多い車両です。
しかし純正新品メーターは入手が難しくなりつつあります。中古に替える手もありますが、中古は中古で、同じ年代の劣化が潜んでいることがあります。つまり「交換＝解決」になりにくいケースがある。だから修理という選択肢が生きてきます。

郵送修理の流れは次の通りです。

---

---

---

---

---

---

---

---

---

● お気軽にご相談ください

液晶のヒビ割れや表示劣化は進行性です。

数字が読みにくくなった。
ヒビが増えてきた。
日焼けでコントラストが落ちた。

その違和感が修理のタイミングです。基板レベルで診断・対応いたします。

「この状態で直せるのか？」
その一言からで構いません。症状の写真があると判断が早くなります。

メーターは車両の“目”。
正しく見える状態は、安全そのものです。
まずはお気軽にご相談ください。
