【スズキ　ジクサー（GIXXER）】メーター液晶が映らない！突然の不点灯を整備士視点で解説！｜メーター交換・修理｜ 大阪 門真 整備

キーをONにした瞬間、いつもなら当たり前のように立ち上がるはずのメーターが、静まり返ったまま反応しない。
速度も、燃料残量も、警告表示も出ない。
エンジンは始動できるのに、肝心の「いま何が起きているか」が分からない。

今回お預かりしたのは、スズキ ジクサー（GIXXER）の純正デジタルメーターです。

ジクサーはアナログ針を持たないフルデジタル表示が特徴ですが、要となる液晶がまったく表示されない、いわゆる不点灯の状態でご相談をいただきました。
「昨日まで普通に点いていたのに、今日いきなり真っ暗」。
そういう言い方をされることが多いのも、この症状の特徴です。

ジクサーのメーターはコンパクトで一体感のある作りに見えます。ただ、内部は単純ではありません。車両から来る電源をそのまま表示に回すのではなく、基板の中で複数の電源系統を作り、制御回路が起動し、そこから液晶へ信号を出して初めて表示が成立します。

だからこそ、単純な球切れや接触不良だけでは説明しきれないケースが珍しくありません。外観はきれいで、コネクタもはまっている。配線にも目立つ損傷がない。それでも画面だけが沈黙する。現場ではこの形で持ち込まれることが多いです。

大阪府門真市で整備工場を営む立場から見ると、「液晶が映らない」状態は放置してよい不具合ではありません。表示されない原因を切り分けないまま走り続けると、状況によっては別の回路や車両側へ影響を及ぼす可能性があります。メーターは単なる表示装置ではなく、車両状態をライダーに伝える情報端末であり、安全に直結する部品だからです。

この記事では、実際にお預かりしたジクサーのメーターを例に、なぜ液晶が不点灯になるのか、内部で何が起きているのか、そして整備士がどんな順序で考え、どこで判断を下すのかを、できるだけ現場の空気感のまま言語化していきます。表面的な「よくある故障」の紹介で終わらず、基板を前にしたときの迷い方・確かめ方も含めて整理します。

● お預かりしたメーター

まずは対象を正確に把握するところから入ります。
修理の話は、対象が曖昧なままだと判断もブレるからです。
今回のメーター情報を、作業記録として残す意味も含めて表にまとめます

項目	内容
メーカー	スズキ　SUZUKI
車名	ジクサー（GIXXER）
メーター種別	純正フルデジタルメーター
表示方式	液晶表示
主な症状	液晶が映らない（不点灯）

外装やレンズの割れはなく、コネクタの脱落やハーネス切れも確認できない状態でした。
いわゆる「見た目は正常なのに、画面だけが沈黙している」ケースです。整備士の感覚で言えば、この時点で“外側の問題”より“内側の問題”が濃くなります。

● ジクサーに多い「液晶が映らない」症状の特徴

ジクサーのメーター不良で多いのが、「ある日突然、液晶が何も表示されなくなる」パターンです。
文字が薄くなる、チラつくといった前兆が出ないこともあり、ライダー側としては違和感より先に不安が来ます。

ここで厄介なのは、エンジンが始動してしまうことです。

「走れるから、まあいいか」と思ってしまう。けれど走れることと、安全に走れることは別です。
速度が把握できない状態で交通の流れに乗るのは、じわじわと危険が増えます。燃料残量が分からないまま距離を伸ばすのも、地味にストレスが溜まります。警告表示が出ていないのか、出ているのに見えていないのかが判断できない状態は、整備士の立場からは“情報が遮断されている状態”に見えます。

この不点灯は「気分で点いたり消えたり」することもあります。
たとえば一瞬だけ点灯して消える、段差のあとにふっと点く、しばらく走ったら戻る。こういう挙動は、外から見るほど気まぐれではなく、内部のどこかが“条件次第でギリギリ動く”状態になっている可能性を示唆します。つまり、悪化の入口に立っていることが多いです。

● 表示されないメーターが抱えるリスク

液晶が映らないということは、情報が一気に消えるということです。
メーターの表示が一枚に集約されているデジタルタイプほど、この影響は大きい。

症状	失われる情報	現実に起こり得る困りごと
速度表示なし	現在速度	速度感がズレる／取締りリスク／交通の流れに合わせづらい
燃料計なし	残量	給油タイミングが読めない／遠出が不安／走行中の焦り
警告表示なし	異常の通知	本当に異常がないのか判断できない／対処が遅れる

特にデジタルメーターは、警告表示も液晶に統合されています。
異常が発生していても「何も起きていないように見える」。この状態は、ライダーにも車両にも好ましくありません。

速度計は保安基準にも関わる重要部品です。
（参考：国土交通省 自動車の保安基準）
https://www.mlit.go.jp/jidosha/jidosha_fr7_000007.html

表示されない状態を放置したままの使用は、整備上も安全上も推奨できません。

● なぜ「そのうち直る」ことはほとんどないのか

この症状でよく聞くのが、「バッテリーを替えたら直るかもしれない」「一度外して付け直したら点くかもしれない」といった声です。
確かに、電圧低下や接触不良が原因であれば、一時的に改善することもあります。ですが、ジクサーのメーターで液晶が完全に不点灯になるケースの多くは、内部回路側で起きている不具合が原因です。

ここが伝わりにくいところですが、メーター内部は“電気が来たら点く”ほど単純ではありません。車両からの電源は、基板に入った瞬間に別の電圧へ変換され、安定化され、制御回路が起動し、液晶が初期化されて初めて表示が出ます。
この途中のどこかで止まると、表示はゼロになります。しかも止まり方によっては、たまたま条件が合ったときだけ一瞬反応することもある。これが「直った気がする→また消える」を生みます。

通電を繰り返すことで症状が悪化する可能性があるのも、このタイプの怖いところです。
“ギリギリ動く”状態は、内部のどこかが既に弱っていることが多い。弱っているものに電気を流し続ければ、負担がかかります。結果として、修理の難易度が上がる方向へ進むことがあります。

整備士としてメーター単体を前にしたとき、車両側ではなくメーター内部と判断するポイントはいくつかあります。

「液晶が映らない」といっても、原因は大きく 車両側（電源・配線） と メーター側（内部基板） に分かれます。
ここを最短で切り分けるために、現場で実際に頭の中で回している順序が下記の切り分けフローになります。

【切り分けフロー】

「一瞬だけ点く」「数分走ると点く」は、直ったサインではありません。
むしろ整備士の感覚では、“ギリギリ起動している”＝内部が弱っている可能性を強く疑います。
この段階で通電やON/OFFを繰り返すと、症状が進むことがあります（次の注意事項につながります）。

● 作業前にやってはいけないこと

ここから先は、整備工場に持ち込む前に“やりがち”な行動ですが、液晶不点灯のケースでは避けてほしいことがあります。

液晶が映らないと、つい「何度もキーをON/OFFする」「コネクタを抜き差しする」「バッテリーをつないだり外したりする」といった確認を繰り返しがちです。
しかしメーター内部の電源系や制御回路が弱っている状態では、この“通電の繰り返し”が負担になります。起動しかけて落ちる動作を何度もさせることで、症状が固定化したり、復旧できたはずの回路がさらに傷むことがあります。

確認は「一回一回を丁寧に」。
変化がないのに同じ操作を繰り返すほど、状況が良くなる確率は上がりません。むしろ、修理の難易度を上げる方向に進むことがある――これが現場の実感です。

● メーター内部で何が起きているのか

外装や配線に異常が見当たらないのに、液晶がまったく表示されない。
この時点で、整備士の意識は自然と基板へ向かいます。ジクサーのデジタルメーターは外から見ると一枚の液晶パネルに見えますが、内部では役割が分かれています。電源を受け取る部分、電圧を安定させる部分、表示を制御する部分、そして液晶そのもの。どこか一つでも正常に機能していなければ、画面は沈黙します。

重要なのは「まったく表示されない」という事実です。
表示が欠ける、数字が崩れるといった症状とは違い、完全な不点灯は、電源系か制御系の停止を疑う必要があります。ここでの判断ミスが、遠回りの修理につながります。

この流れのどこで止まっているかを、順番に追っていくのが基本方針になります。

● 電源は来ているのに表示されない理由

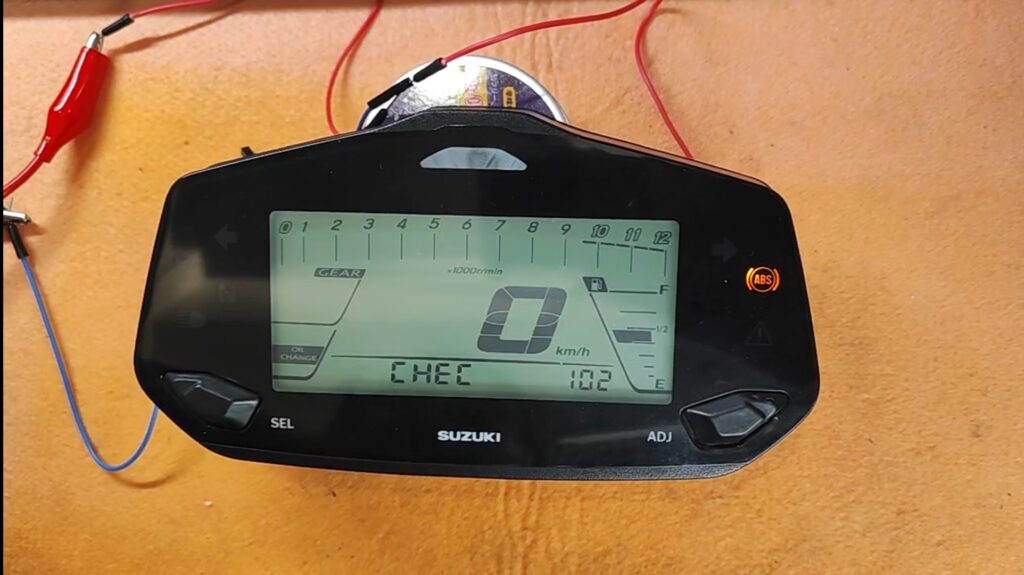

今回のメーターでは、外部から電源を与えると警告表示が一瞬反応した形跡がありました。つまり「通電していない」わけではありません。
ここで整備士がやるのは、感情的な推測ではなく、条件の整理です。

「電源は入っているのに表示が出ない」という現象は、次のどれかに収束します。

車両から来る電圧を、そのまま液晶に流しているわけではありません。基板上で一度変換し、安定した電圧に整えてから、制御ICや液晶へ供給しています。この「当たり前に行われている変換処理」が、実はトラブルの起点になることがあります。
外から見えるのは“真っ暗”だけですが、内部では“起動の途中で止まっている”ことが多い、という感覚です。

● 液晶が表示されるまでの流れを分解する

液晶は、電圧が供給されたからといって勝手に表示しません。
制御信号が正しく送られ、初期化が完了して初めて表示が始まります。

整備士として基板を前にしたとき、頭の中では次の順序で確認のシナリオを組みます。

確認の順番	見たいもの	ここが崩れるとどうなるか
1	基板内の電源が成立しているか	何も起動せず、完全不点灯になりやすい
2	制御ICが起動できているか	表示が出ない／一瞬反応して落ちることもある
3	液晶へ信号が出ているか	電源は生きていても画面は沈黙する

今回のようにバックライトも含めて反応が見られない場合、制御ICそのものが起動できていない、あるいは起動途中で止まっている可能性が高くなります。
ここまで来ると、「液晶が壊れている」と結論を急がないのがポイントです。液晶は結果として沈黙しているだけで、原因は別の場所にあることが多いからです。

● 基板を見たときにまず確認するポイント

メーター基板を分解した際、最初に目に入るのは大小さまざまな電子部品です。ここで闇雲に触ると、判断が散ります。
整備士としては、まず“気配”を拾います。発熱跡、変色、焦げ、腐食、過去の通電トラブルの痕跡。こういう情報は、部品の良否を測定する前に、方向性を決める手がかりになります。

デジタルメーターでは、微妙な電圧の乱れが致命的になります。
一見すると正常に見える部品でも、内部で劣化が進んでいることがあります。だから「この部品が壊れている」と断定するよりも、「この条件だと、この回路は動けないな」という視点で見ていきます。
この“動けない理由”を積み上げていく作業が、最短で復旧に近づきます。

● なぜ液晶だけが沈黙するのか

ジクサーのメーターは、モーター駆動の針が存在しません。表示はすべてデジタルに集約されています。
そのため制御系が止まると、速度も回転数も燃料計も、まとめて消えます。これは「一部が壊れた」のではなく、「司令塔が止まった」状態に近い。
基板を前にすると、「ここが動かないと何も始まらない」という中枢部分が確かに存在します。そこをどう復旧させるかが、この修理の核心になります。

● 修理工程の考え方と実作業

基板を前にして最初にやるのは、「壊れていそうな部品探し」ではありません。
整備士として意識するのは、液晶が表示されるまでの流れを一つずつ成立させていくことです。電源が入り、制御回路が立ち上がり、液晶が初期化される。その一連の動作のどこで止まっているのかを、順序立てて確認していきます。

今回のジクサーのメーターは、外部電源の入力自体は成立していて、基板上の一部回路は反応している。それでも液晶表示に至らない。つまり「完全な断線」や「無通電」ではなく、途中で処理が止まっている状態です。
このタイプは、清掃や接点調整だけでは改善しません。むしろ“偶然点く条件”があるぶん、判断を誤らせます。

測定と確認を繰り返しながら、電圧を作っている部分、分配している部分、起動を支えている部分に狙いを絞り、必要な修理を行っていきます。
ここで大切なのは、点いた瞬間に「直った」と判断しないことです。点いたこと自体は朗報ですが、点いた理由が説明できない状態のまま組み上げると、再発します。整備士としては、点灯を“ゴール”ではなく、“次の確認のスタート地点”として扱います。

● 修理後の表示状態と確認作業

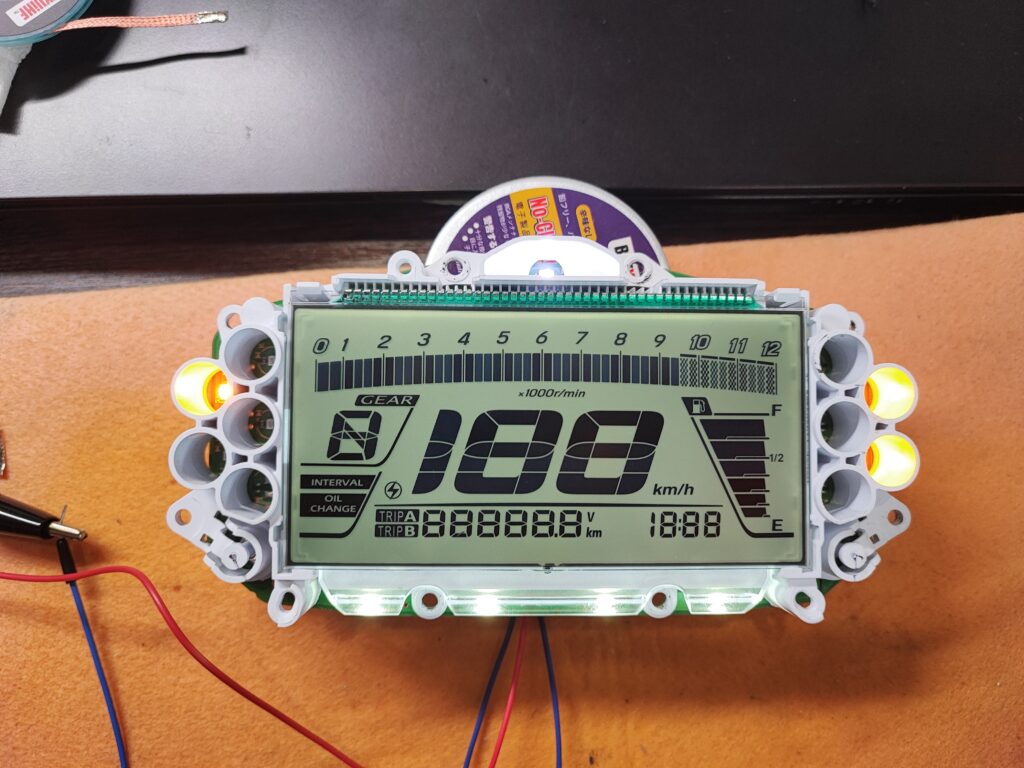

修理後、液晶は本来の表示を取り戻しました。速度表示、回転数バー、燃料計、ギアポジション、警告表示まで、必要な情報が一通り確認できます。
ただし、ここで終わりではありません。

デジタルメーターは、組み上げた直後よりも「少し時間が経ったとき」に不具合が出るケースがあります。温度が変わったとき、通電時間が伸びたとき、わずかな振動が加わったとき。そういう条件で再現する不具合は、短時間の確認では取りこぼします。

そのため、電源ON/OFFを複数回繰り返し、一定時間通電させ、表示の欠けや遅延が出ないかを丁寧に追います。
この工程は地味ですが、最終的な品質を左右する部分です。

↓動画で確認できます。

● 完成状態とメーターとしての役割

外装に戻した状態でも、表示は安定しました。
スピード、燃料残量、警告表示が正しく伝わることで、ライダーは初めて「安心して走れる状態」に戻ります。

デジタルメーターは便利で見やすい反面、内部トラブルが起きると情報が一気に失われます。
だからこそ、原因を切り分けたうえでの修理が重要になります。「とりあえず点いた」で終わらせず、“なぜ止まっていたのか”まで説明できる状態にして返す。これが整備工場としての基本姿勢です。

↓動画で確認できます。

● 全国からの郵送修理にも対応しています

大阪府門真市まで車両を持ち込めない方でも、メーター単体を取り外していただければ対応可能です。
郵送にてお預かりし、基板修理と動作確認を行ったうえで返送いたします。

「近くにメーター修理を扱っている整備工場がない」
「新品交換ではなく、修理で直したい」
そういったご相談を全国からいただいています。

スタッフがご提示しました概算お見積りの金額に問題が無ければ、元払いにて発送してください。

● メーターの表示不良でお困りの方へ

液晶が映らない状態は、「そのうち直る」不具合ではありません。
むしろ時間が経つほど状態が悪化し、修理できたはずのものが難しくなるケースもあります。

スズキ ジクサー（GIXXER）のメーター表示不良でお困りの方は、現在の症状をそのままお伝えください。
現物を見て判断できること、事前にお伝えできることがあります。
