【ホンダ CB400 SF HYPER VTEC SPEC III】メーター液晶が点灯しない！不点灯　劣化　故障｜メーター交換・修理｜ 大阪 門真 整備

2004年前後に生産されたHonda CB400 Super Four HYPER VTEC SPEC III（NC39）。
いまなお現役で走り続ける名車で、エンジンの完成度、VTECの切り替わりの気持ちよさ、街乗りでの扱いやすさまで、全体のバランスが高いモデルです。

一方で、20年前後という時間は、金属よりも先に電子部品へ効いてきます。
エンジンはまだ元気。足回りも整備次第で十分に使える。
しかし、メーターのような電子機器は、走行距離よりも「年数」「熱」「振動」「湿気」の蓄積が故障の引き金になります。

大阪府門真市の整備工場でここ数年増えているのが、CB400SF SPEC IIIのメーター液晶不点灯トラブルです。

キーをONにしても、液晶が光らない。
ODOは見えるが、時間表示や燃料計が暗い。あるいは、完全に何も映らない。

さらに厄介なのは、症状の進み方が“段階的”であることです。
最初は「たまに暗い」程度。
やがて「寒い日に出ない」。
そして「完全に点灯しない」。

この流れは偶然ではなく、電子部品の寿命曲線に沿った、ある意味“自然な進行”です。だからこそ、早い段階で気づけるかどうかが、修理の難易度と費用感を左右します。

メーターは単なる表示装置ではありません。
速度、回転数、燃料残量、警告灯――走行に直結する情報をライダーへ返す「安全装置」の一部です。表示が不安定なまま走行を続けることは、整備士の立場から見れば決して軽視できません。

今回は実際にお預かりしたメーターをもとに、なぜ液晶が点灯しなくなるのか、内部で何が起きているのか、放置するとどう進むのか、どのように修理していくのか。
基板を前にしたときの思考プロセスまで含めて、分かりやすく深掘りします。

読み進めていただくことで、「単なる球切れではない」ことが腑に落ちるはずです。

● お預かりしたメーター

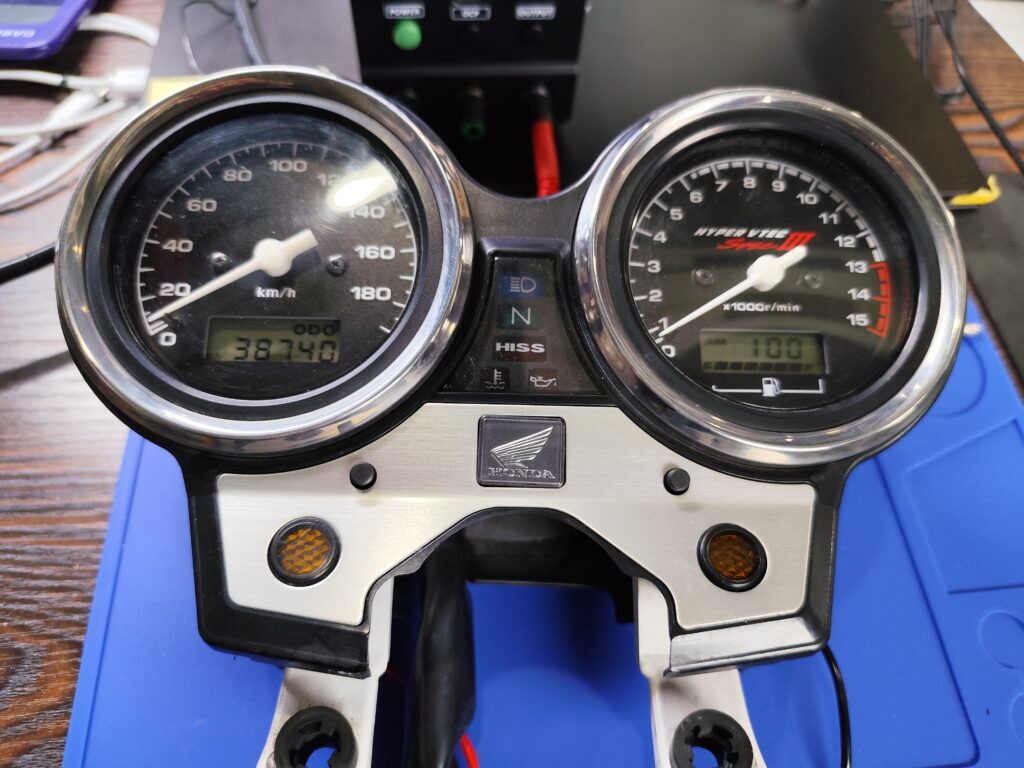

今回お預かりしたのは、Honda CB400 Super Four HYPER VTEC SPEC III（NC39）の純正メーター。
丸目二眼のアナログメーターに液晶表示を組み合わせた、CBらしい王道の構成です。

診断で迷わないために、まず“前提条件”を表で固定します。
現場では、ここを曖昧にしたまま触ると、あとで「いつの間にか前提がズレていた」というミスが起きます。

項目	内容
車種	Honda CB400 Super Four
グレード	HYPER VTEC SPEC III
型式	NC39
エンジン	水冷4ストロークDOHC直列4気筒
メーター構成	アナログ速度計＋アナログ回転計＋液晶表示
液晶表示	ODO／時計／燃料計／警告表示
走行距離	約38,740km

外観には大きな割れや破損はなく、針も動作している。
オーナー様の体感としては「メーターは生きているのに、液晶だけがダメ」という印象になります。

整備士側の感覚では、ここが診断の分かれ道です。
“液晶だけが不安定”という症状は、液晶そのものよりも、内部電源の質が落ちてきたサインになりやすい。ここを読み違えると、症状が進んだときに一気に厄介になります。

● 液晶が点灯しない危険性

「時計が見えないだけなら走れる」
「燃料は感覚で分かる」
確かに走れてしまうことも多いです。ここが、放置を招くポイントでもあります。

ただ、CB400SF SPEC IIIの液晶は、見た目以上に“車両管理の土台”です。
どこが困るのかを、整備士目線で「情報→困ること→リスク」の順に整理します。

液晶で担っている情報	見えない／不安定で起きること	走行中のリスク
燃料残量	表示が当てにならず、残量判断がズレる	ガス欠、予定変更、焦り
時計・表示	時間管理が崩れ、給油や帰宅の判断が遅れる	夜間・遠出で地味に効く
警告表示の補助	“気づくきっかけ”が減る	異常の初動が遅れる
走行距離の把握	点検や整備の周期管理が曖昧になる	メンテ遅れにつながる

ここで強調したいのは、「見えないから不便」という話だけではありません。
表示が不安定なまま走行を続けることで、内部回路へ余計な負担がかかり、二次故障を呼び込みやすい――という整備現場の経験則です。

メーターは保安部品で、速度計や走行距離計の機能維持は重要視されます。
参考として、自動車の保安基準（国土交通省）の情報は以下にまとまっています。

https://www.mlit.go.jp/jidosha/jidosha_fr7_000007.html

● なぜCB400SF SPEC IIIでメーター液晶トラブルが起きやすいのか

門真市の整備工場で車種を跨いで見ていると、同じ症状でも「起きやすい世代」があります。CB400SF SPEC III（2004年前後）はまさにそれで、メーター内部の電気トラブルがまとまって表に出やすい年式帯です。

理由は単純です。
時間が経った電子部品の劣化が、ちょうど“症状として見える形”になってくる頃合いだからです。

「起きやすい劣化」を原因側から並べ、現象と結び付けます。
箇条書きにしないのは、読者が“どれが自分の症状に近いか”を選べるようにするためです。

経年で起きやすい変化	メーター内部で起きること	液晶に出る症状の出方
はんだの微細クラック	振動・温度で接触が変わる	付いたり消えたり、寒い日に悪化
コンデンサの容量低下	電圧が滑らかにならず揺れる	薄い／チラつく／突然消える
レギュレーター周辺の疲労	5V系が安定しない	針は動くのに液晶だけ不安定
接点抵抗の増大	電圧ドロップが起きる	表示が弱い、復帰に時間がかかる

液晶は「点灯する／しない」の2択ではなく、途中に“薄い”　“たまに出る”　“一瞬出て消える” というグレーゾーンがあります。
このグレーゾーンは、内部電源の揺れや接触の不安定さの表れであることが多い。ここを見逃さないのが、整備士側の第一歩になります。

● 液晶の劣化を放置するとどう進むか

液晶の不点灯は、最初は小さく始まります。
そして、ある日を境に“戻らない側”へ寄っていく。

この「戻らない側」という表現は、整備士がよく使う感覚です。
不具合は、ある瞬間に突然“壊れる”のではなく、じわじわ進んで、ある日から復帰しなくなる。だから、症状が軽い時点での診断が効きます。

進行を、段階ごとに意味が分かる形で整理します。

段階	体感症状	内部で起きていること（推定）	ここでの動き
1	なんとなく薄い	電源の平滑不足が出始める	早めに診断が最も軽い
2	寒い日に表示しない	接触不安定が温度で悪化	“様子見”で進みやすい
3	振動で復帰する	はんだクラック／接点抵抗	ここで通電を繰り返しがち
4	完全に不点灯	電源系が破綻、駆動不可	修理範囲が広がることがある
5	他系統にも影響	5V系不安定が周辺へ波及	最悪、IC損傷で難易度が上がる

「通電すれば復帰するから、何度もキーONして確認する」
これはやりがちな行動ですが、整備側の感覚ではおすすめしません。電圧が揺れている状態で通電を繰り返すと、レギュレーターやマイコンに瞬間的なストレスが積み重なります。“不具合を確認する行為”が、進行を早めることがある。これが厄介です。

● 整備士が最初に組み立てる切り分け

「液晶が点灯しない」という症状は、原因が一つに決め打ちできません。
そこで整備士は、最初に“分岐”を作ります。文章で追えるように、頭の中の図をそのまま出します。

ポイントは、液晶を最初に疑いすぎないことです。
「液晶が映らない＝液晶が悪い」と考えると、遠回りになることがあります。SPEC III世代では、電源の質（安定しているか）が原因側にいることが多い。だから、最初に電圧ラインを見にいきます。

● メーター内部で何が起きているのか

メーターを開けると、外観からは想像できないほど回路が詰まっています。
二眼メーターの裏側には共通基板があり、電源入力から表示・制御までが一体になっている。液晶だけが不調でも、内部では複数の段階が関係しています。

メーター内部の「電気の流れ」を先に固定する

液晶は低電流で動作しますが、必要なのは“安定した条件”です。
例えば5V系が、5.0Vを維持できず4.7Vや4.5Vに落ちたり、波打ったりすると、液晶は極端に弱くなります。針が動いていても、液晶が負ける。ここが「針が動く＝正常ではない」の理由になります。

● 電源回路の経年劣化が作る“ややこしさ”

経年劣化で一番厄介なのは、壊れ方が中途半端なことです。
断線なら測ればすぐ分かるのですが、容量抜けや微細クラックは、測った瞬間だけ正常に見えることがあります。

だから現場では、目視と測定を“セット”で使います。

観察ポイント	見えるサイン	疑う方向
レギュレーター周辺	熱変色、色が濃い	発熱・負荷の蓄積
コンデンサ	ふくらみ、にじみ	容量低下の可能性
はんだ	白っぽい線、リング状	微細クラック疑い
アース周辺	くすみ、荒れ	抵抗増大の疑い

そして測定へ進みます。ここで大事なのは“何を測るか”を固定して、迷走しないことです。

● 基板を前にしたときの思考

測定は、闇雲に当てると時間が溶けます。
整備士の頭の中では「先に当たりを付けて、最短で外す」順番があります。

順番	目的	ここでの判断
1	入力12Vが安定しているか	入口が揺れていると全てが崩れる
2	5Vラインが出ているか	5Vが低い/揺れるなら原因は濃い
3	マイコン周辺の電圧	ここが不安定なら表示は整わない
4	液晶ドライバ周辺	供給されているのに表示が出ない？を詰める

この順番は、液晶を疑う前に、まず電源の土台を見直すためです。
SPEC IIIは、エンジン始動時の電圧降下や長年の振動が、レギュレーター周辺に負担をかけやすい。そこで“土台から疑う”のが合理的になります。

● 液晶そのものの劣化はあるのか

もちろん、液晶の劣化がゼロではありません。
ただ、CB400SF SPEC IIIの相談で多いのは、液晶パネル単体の破損というより「駆動条件の不安定」で表示が負けているパターンです。

液晶は電圧の波形で表示を作ります。波形が乱れると、コントラストが落ちたり、欠けたり、全面が沈黙したりする。
ここで難しいのは、液晶だけ交換しても、根本原因が電源側に残っていると再発する可能性があることです。

● 針が動くのに液晶が出ない理由を、もう一段具体化する

針を動かすモーター駆動系は、設計上ある程度の電圧変動に耐えられることが多い。
一方、液晶は“条件が少し崩れただけで表情が変わる”繊細な側です。

だから、針は元気／液晶だけ不安定、という症状が成立します。
ここに気づけると、診断が一気に短くなります。

● 通電を繰り返すリスクは、なぜ起きるのか

症状を確かめたくなる気持ちは分かります。
ただ、電源が不安定な状態での通電は、回路にとっては“揺さぶり”になります。

電圧が立ち上がる瞬間、落ちる瞬間、その繰り返し。
このタイミングが、レギュレーターやマイコンへストレスをかけることがあります。最悪、修理不能に寄るケースもある。
現場では「確認は最小限、測定は計画的」が鉄則になります。

● 修理工程 ― 見えない部分を整える

ここからは修理のお話です。
修理は“部品を替える”より前に、“筋道を正す”作業です。原因の筋道が見えた状態で手を入れると、再発率が下がります。

1. 分解・内部確認

CB400SF SPEC IIIのメーターはカシメ構造。外観を損なわないように丁寧に開封し、基板へアクセスします。
この段階で、目視で拾えるサイン（熱変色、コンデンサ、はんだ）を整理し、どの系統から追うか当たりを付けます。

2. 電圧ラインの測定

安定化電源で12Vを供給し、降圧ラインを確認します。
狙いは「5Vが出ているか」だけではなく、「揺れないか」「負荷がかかった時に落ちないか」です。

3. 部品交換と再はんだ

その場しのぎの“接触改善”で終わらせません。
劣化した電解コンデンサは交換し、発熱箇所ははんだを一度整えて再実装。基板パターンが弱っている場合は補修配線で補強します。

4. 液晶表示の確認テスト

基板修正後に再通電し、表示が安定するかを確認します。
温度変化や振動の影響も想定し、「一瞬点いた」では合格にしません。

表示が安定し、電圧も規定範囲で推移していることを確認してから組み戻します。

● 完成状態

液晶表示がはっきりと点灯し、コントラストも安定。
時計・燃料計ともに正常表示。針の動作、警告灯、各インジケーターも確認済みです。

メーターは「見える」だけでは不十分で、安定して表示し続けることが価値です。
再発しない方向へ整えるのが、整備工場としての仕事になります。

動画でもご覧いただけます。

● 郵送による全国対応について

大阪府門真市へ直接お持ち込みいただくことも可能ですが、遠方からは郵送修理のご依頼も多くいただいています。メーターは単体で発送が可能です。

流れ	内容
1	車体からメーターを取り外し
2	緩衝材でしっかり梱包
3	宅配便で発送（元払い）
4	到着後、診断・ご連絡
5	修理完了後に返送

車体ごと送る必要はありません。
取り外しや梱包で不安がある場合は、事前に症状と合わせてご相談いただければ、注意点を含めて案内しています。

● 早めの診断をおすすめする症状

下記の症状がある場合、早めの診断をお勧めしております。

症状	整備士が読む意味	進み方
液晶が薄い	電源の質が落ち始めている	進行しやすい
寒い日に出ない	接触不安定が温度で表に出る	悪化が早いことがある
振動で復帰する	はんだクラック／抵抗増大の疑い	通電繰り返しに注意
表示が欠ける	駆動条件の乱れ／接続の不安定	放置で広がる場合あり

● 整備士として伝えたいこと

CB400SF HYPER VTEC SPEC IIIは、エンジンが元気な個体が多いからこそ、メーターの違和感が“もったいない”と感じます。走れるけれど、安心して走れない。これは日常のストレスになります。

メーターは車両の「目」です。
液晶が点灯しない状態を放置せず、違和感の段階で手を入れる。結果的に、修理範囲も負担も小さく収まることが多いです。

● お気軽にご相談ください

大阪府門真市の整備工場として、CB400SF SPEC IIIのメーター修理を多数扱っています。

「液晶が点かない」
「薄い、たまに消える」
「他店で難しいと言われた」

症状の出方だけでも構いません。現物の状態と合わせて、修理の方向性を整備士目線でお伝えします。
メーターを、もう一度“確実に使える状態”へ戻すために、まずは状況を聞かせてください。
