【ヤマハ　ドラッグスター400】メーター液晶が映らない！見えない！表示不良！｜メーター交換・修理｜ 大阪 門真 整備

夜間走行中、ふと視線を落とした瞬間に、違和感を覚える。
スピードは針の位置で何となく把握できる。しかし、その下にあるはずの表示が、真っ黒なまま何も映らない。
普段は意識しない部分だからこそ、見えないことに気付いたときの不安は大きい。

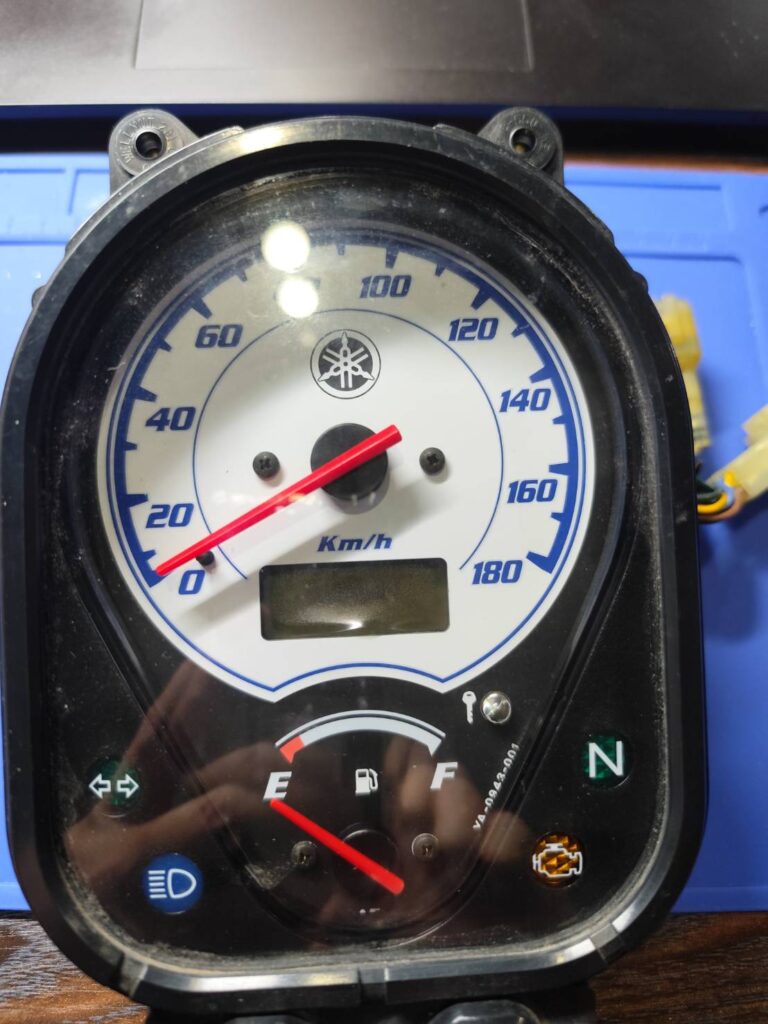

今回お預かりしたのはYAMAHA DragStar（ドラッグスター） の純正メーターです。
アナログのスピードメーターと燃料計に加え、走行距離などの情報を表示する液晶を備えた構成ですが、その液晶部分が完全に表示されないという症状でのご相談でした。

ドラッグスターは、クラシックな外観や鼓動感のあるエンジンフィールが魅力のモデルです。
一見すると機械的でシンプルな構造に見えますが、メーター内部はしっかりと電子化されています。
そのため、

「針は問題なく動いているのに、表示だけが出ない」
「叩くと一瞬だけ映ることがある」
「気温が低い朝は特に見えにくい」

といった、電気系特有のトラブルが、年式相応に増えてきているのが実情です。

大阪府門真市で日常的にメーター修理を行っている立場から見ても、こうした症状は決して珍しいものではありません。
ドラッグスターという車種の使用環境、メーター構造、そして経年劣化の進み方が重なった結果として、必然的に起きやすい故障だと感じています。

液晶が映らないからといって、すぐに走行不能になるわけではありません。
しかし、走行距離が確認できない状態は、整備のタイミングを判断しにくくします。
車検時に指摘される可能性があることも事実ですし、何より「今、車両がどういう状態なのか分からない」こと自体が、ライダーにとって大きな不安材料になります。

このあと本文では、

・なぜドラッグスターのメーターでこの症状が起きやすいのか
・液晶表示不良を放置するとどうなるのか
・メーター内部で実際に何が起きているのか
・どのような工程で修理を行い、安定した状態に戻すのか

といった点を、整備士が実際に基板を前にして考えている思考の流れに沿って掘り下げていきます。 見た目の不具合だけで判断せず、
「なぜ今、液晶が映らなくなったのか」
その理由を一つずつ整理しながら、現実的な解決方法を見ていきます。

● お預かりした車両

まずは、今回お預かりしたメーターと車両情報を整理します。
原因を切り分ける際、ここを曖昧にしたまま作業を進めることはありません。
年式や構成を正しく把握することが、その後の判断精度に直結します。

項目	内容
メーカー	Yamaha（ヤマハ）
車名	DragStar（ドラッグスター）
メーター種別	純正アナログ＋液晶併用メーター
表示構成	スピードメーター（針）＋燃料計（針）＋液晶表示
主な症状	液晶が映らない・表示が確認できない
オーナー様のご相談内容	走行距離が分からず不安／車検時の指摘が心配

外観だけを見ると、割れや大きな破損はありません。
配線も無理に引っ張られた形跡はなく、「誰かが触って壊した」という印象も受けません。

それでも、液晶だけが完全に沈黙している。
この時点で、単なる球切れや接触不良とは別の層のトラブルを疑う必要があります。

● 液晶が映らない状態を放置できない理由

ドラッグスターのメーターは、アナログ感のあるデザインとは異なり、内部では電気信号が複雑に処理されています。
液晶が映らないという症状は、単に「表示が見えない」という視認性の問題にとどまりません。

走行距離が確認できない状態では、オイル交換や消耗部品の管理が感覚頼りになります。
前回の整備時期が曖昧になることで、結果的に車両コンディションを正しく把握できなくなります。

また、車検や構造変更などの場面では、メーター表示の状態そのものを確認されるケースがあります。
液晶が表示されない状態は、状況によっては指摘対象になる可能性があります。

これは個人の感覚やショップごとの判断ではなく、保安基準や検査実務を所管する国土交通省の考え方に基づくものです。

参考として、以下の公的情報に目を通しておくと、「なぜ修理が必要なのか」という判断軸が明確になります。

👉 国土交通省｜自動車の保安基準
https://www.mlit.go.jp/jidosha/jidosha_fr7_000007.html

※メーターが正常に機能しているかどうかは、二輪車であっても無関係ではありません。

● 「たまに映る」「叩くと反応する」は危険なサイン

ご相談の中で多いのが、
「ずっと映らないわけではない」
「しばらく走ると薄く表示されることがある」
といった説明です。

しかし整備士の立場から見ると、表示が不安定な状態は、むしろ症状が進行しているサインと受け取ります。

こうした挙動は、内部で

といった問題が起きている可能性を強く示唆します。

「今日は映る」「今日は映らない」という挙動が常態化し、最終的には完全に表示されなくなるケースがほとんどです。

● ドラッグスターで液晶トラブルが目立つ理由

ドラッグスターは、長く大切に乗られることの多い車種です。
走行距離が伸び、年式相応に電子部品の劣化が進行している個体も少なくありません。

こうした条件が積み重なり、
メーター内部の電子部品に確実に負荷を与えます。

アナログ針が問題なく動いているからといって、内部のすべてが健康とは限りません。

むしろ「針は正常なのに液晶だけが機能しない」状態は、電子部品の劣化が局所的に表面化している典型例です。
ここを見誤ると、
「まだ使えるから問題ない」
という判断が、結果的に修理難易度を上げてしまうことにもなります。

● 分解前に整理する技術的な着眼点

分解に入る前の段階で、整備士の頭の中では情報整理が始まっています。

• 液晶そのものが故障しているのか。
• 表示信号を送る側に問題があるのか。
• 電源系なのか、制御系なのか。

メーター内部はブラックボックスではありません。
順序立てて確認すれば、異常の兆候は必ず浮かび上がってきます。

次のパートでは、メーターを分解し、内部基板を前にした状態で、どのポイントを重点的に確認し、どのように切り分けていくのかを、技術的な視点で掘り下げていきます。

● メーター内部構造と液晶表示系の関係

ドラッグスターの純正メーターは、外観こそシンプルですが、内部では複数の系統が同時に機能しています。
スピードメーターと燃料計はアナログ針で構成されている一方、走行距離や各種情報は液晶が担っています。

この二つの表示方式は役割が異なるものの、内部では同じ電源を共有しながら、用途ごとに回路が分岐する構造になっています。
そのため、針が動いているからといって、液晶側も正常とは限りません。

実際の修理現場では、
「針は問題ないが液晶だけが沈黙している」
という症状が最も判断を誤りやすいポイントでもあります。
この段階で重要なのは、電源が来ているかどうかではなく、液晶が動作するための条件がすべて成立しているかという視点です。

● 電源が入っている状態でも表示されない理由

メーター内部の電気トラブルで多い誤解が、
「電源が入っていれば液晶は表示されるはず」という考え方です。

実際には、液晶表示が成立するためには、複数の条件がそろう必要があります。

ドラッグスター世代のメーターでは、電源投入直後に一瞬だけ電圧が立ち上がるものの、その後に維持できないケースが多く見られます。

その結果として、

• 電源投入直後に一瞬だけ反応する
• 走行中の振動で表示が揺らぐ
• 外気温によって見えたり見えなかったりする

といった、不安定な挙動につながります。

● 基板上で最初に疑うポイント

基板を取り出した段階で、整備士が最初に注目するのは液晶そのものではありません。
優先順位ははっきりしています。

• 電源入力部。
• 電圧を安定させる回路。
• 表示信号を分配・制御するライン。

液晶はあくまで「結果を表示する側」であり、
原因はその手前に存在することが大半です。

年数が経過したメーターでは、外観に異常がなくても、内部では確実に変化が起きています。

• 電源ラインの抵抗値変化。
• 基板パターンの微細な劣化。
• 半田接合部の状態変化。

これらが単体ではなく、複合的に影響することで、液晶表示不良として表面化します。

● 液晶単体交換が適切でない理由

液晶が映らない症状を前にすると、「液晶を交換すれば直るのでは」と考えたくなるのは自然なことです。

しかし修理現場では、液晶単体を交換する前に確認すべき工程が数多く存在します。

• 表示信号が正常に出力されているか。
• 規定範囲の電圧が維持されているか。
• 基板上で信号が途中で失われていないか。

これらを確認せずに液晶だけを交換した場合、一時的に表示が復活しても、再発する可能性が高くなります。

整備士として重視しているのは、
「今だけ映る状態」ではなく、
「今後も安定して使える状態」です。

● 分解作業における考え方

分解作業は、勢いで進めるものではありません。
順序を誤ると、症状の本質を見失います。

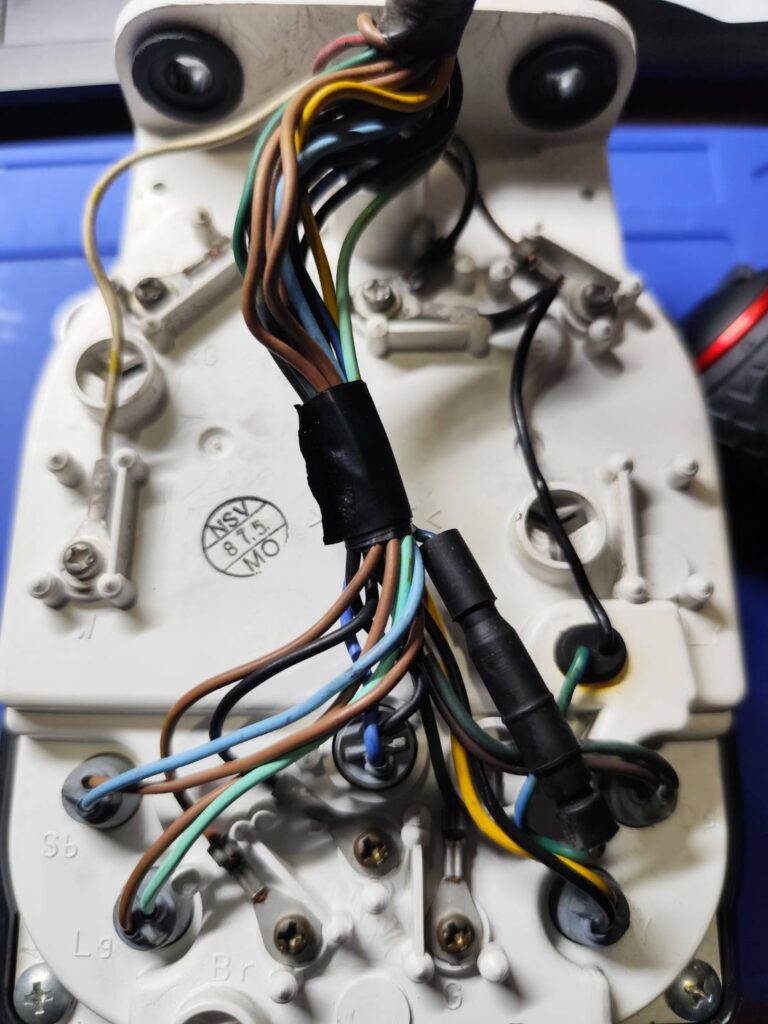

• 外装を外す。
• 配線の取り回しを確認する。
• 基板の固定状態を把握する。
• 電源系から順に確認する。

この流れを守ることで、
「どこまでが正常で、どこからがおかしいのか」が明確になります。

ドラッグスターのメーターは、構造自体は決して複雑ではありません。
だからこそ、わずかな違和感が重要な手がかりになります。

● 整備士視点での切り分けの軸

液晶が映らない症状を前にしたとき、頭の中では常に同じ問いを繰り返しています。

• 電源は安定しているか。
• 信号は正しく流れているか。
• 受け側は反応できる状態にあるか。

この順序を崩さずに確認していくことで、原因は確実に絞り込めます。

次のパートでは、実際の修理工程に沿って、どのような作業を行い、どのように復旧させたのかを、完成状態まで含めて具体的に解説します。

● 修理作業の進め方と確認工程

原因の切り分けが完了した段階で、修理作業に入ります。
闇雲に部品を交換することはありません。
事前に整理した情報をもとに、必要な工程だけを一つずつ積み上げていきます。

最初に行うのは、液晶表示系に関わる電源ラインと制御ラインの再確認です。
電圧が安定して供給されているか。
規定値から大きく外れていないか。
時間経過によって変動が起きていないか。

基板上の状態は、目視だけでは判断できません。
見た目には問題がなくても、電圧や信号の流れに違和感があるケースは多く、測定結果と実際の挙動を突き合わせながら作業を進めていきます。

● 基板修理における判断の分かれ目

ドラッグスターのメーター液晶の修理で重視しているのは、「表示が一瞬でも復活したかどうか」ではありません。

電源を入れた瞬間だけ表示される状態では、修理として成立しません。
始動直後、走行中、停止後。
どのタイミングでも安定して表示されることが条件になります。

そのため、一部の部品交換だけで完結するケースもあれば、基板全体の状態を見直す必要があるケースもあります。

整備士として判断するのは、症状を一時的に止めるのか、再発しない状態まで戻すのか。
後者を選ぶ場合、工程が増えることは避けられません。
しかし、結果として「また見えなくなる」リスクを減らすことにつながります。

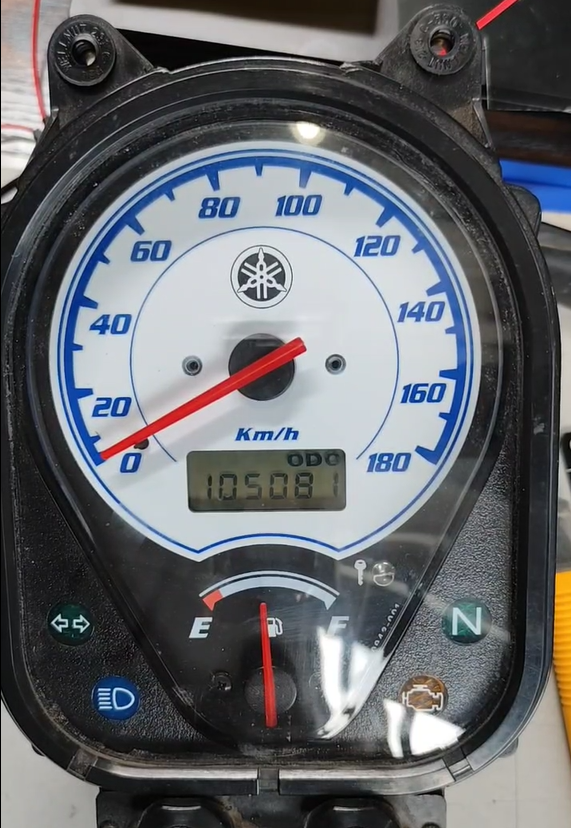

● 組み上げ前に行う動作確認

メーター修理において、組み上げ後の動作確認は単なる最終チェックではありません。
修理内容が適切だったか、再発リスクが残っていないかを判断するための、重要な工程です。

修理が完了した段階でも、すぐにケースを閉じて車両に戻すことはしません。
まずは基板単体、もしくは仮組み状態で電源を入れ、液晶表示が安定しているかを確認します。

この時点で重視するのは、「表示されたかどうか」ではなく、表示が維持されるかどうかです。

一度映っただけでは判断しません。

• 時間を置いて再度通電する。
• 軽く振動を与えて挙動を確認する。

こうした工程を経て、表示が安定していることを確認してから、組み上げ作業に進みます。

組み上げ後に問題が出るケースの多くは、動作確認を簡略化した場合に起こります。
だからこそ、時間をかけてでも複数の条件下で確認を行うことが、結果的に再発防止につながります。

メーター修理は「映るようにする作業」ではなく、安心して使い続けられる状態に戻す作業です。
組み上げ後の動作確認は、その仕上がりを左右する重要な工程と言えます。

↓動画で確認できます。

● メーター表示が正常であることの重要性

メーターは、見た目の部品ではありません。
車両の状態を正しく伝えるための重要な装置です。

表示が正常に機能していることは、日常の安心感だけでなく、検査や手続きの場面でも重要になります。
その考え方は、国土交通省が示す保安基準の考え方とも一致しています。

計器類は、安全性や法令面でも重要な部品です。国の基準については、国土交通省の情報も参考になります。
https://www.mlit.go.jp/
（自動車の検査・保安基準に関する公的情報）

「走れればいい」ではなく、正しく表示される状態を維持することが大切です。

● 全国から修理依頼を受け付けている背景

大阪府門真市の整備工場として、日常的にメーター修理を行っていますが、ドラッグスターのメーター修理は地域を問わず相談があります。

• 近くに、メーター内部まで対応できる工場が見つからない。
• 断られてしまった。
• 修理ではなく交換しか提案されなかった。

そうした理由から、全国からの郵送によるメーター修理依頼にも対応しています。

車両を動かせない場合でも、メーター単体を取り外して送付いただければ、状態確認から修理、返送まで対応可能です。

スタッフがご提示しました概算お見積りの金額に問題が無ければ、元払いにて発送してください。

● ご相談から修理までの流れ

修理のご相談に、特別な準備は必要ありません。

• 現在の症状。（写真や動画をご準備いただければ幸いです）
• 車名と年式。
• 表示が映らなくなった経緯。

分かる範囲の情報だけで構いません。
内容をもとに、修理の可否や進め方を案内します。

「直るかどうか分からない」
「どこに頼めばいいか迷っている」

そう感じた段階で一度相談することで、結果的に遠回りを避けられるケースも多くあります。

ドラッグスターのメーター液晶不良は、放置して自然に改善する症状ではありません。
気になった段階で状況を整理し、必要であれば修理という選択肢を検討することで、安心して乗り続けることができます。
