【ホンダ CBR1100XX スーパーブラックバード】メーター液晶の文字が薄くて見えにくい！日焼けで劣化！ メーター交換・修理｜ 大阪 門真 整備

速度を確認しようとして、いつもの動作で視線を落とす。
その瞬間、ほんのわずかな“引っかかり”を感じる。

数字が表示されているはずの場所に、はっきりとした輪郭がなく、にじんだように背景へ溶け込んでいる。
見えないわけではない。ただ、瞬時に読めない。その一拍の遅れが、違和感として残る。

ホンダ CBR1100XX スーパーブラックバード。
かつて「世界最速」を掲げ、直線性能と高速巡航性能を武器に多くのライダーを魅了してきたモデルです。現在でも走行距離を重ねながら大切に維持されている車両が多く、エンジンや足まわりに大きな不満を抱えていないオーナーも少なくありません。その完成度の高さゆえに、「まだまだ乗れる」「調子はいい」という感覚が、長く続きやすい車両でもあります。

だからこそ、メーターの液晶に起きている変化は後回しにされがちです。
「数字は出ている」
「角度を変えれば見える」
「昼間なら問題ない」
こうした言葉とともに入庫してくるCBR1100XXのメーターを、これまで何台も見てきました。

しかし、整備士の立場でこの状態を見ると、「軽い症状」とは捉えません。
液晶の文字が薄くなり始めた時点で、内部ではすでに劣化が進行しています。
むしろ、この段階こそが“見逃されやすい危険なタイミング”だと感じています。

液晶は、単なる表示部品ではありません。
速度、走行距離、水温、警告灯の情報――走行中にライダーが判断を下すための材料が、すべてここに集約されています。

特にスーパーブラックバードのように、高速域を前提とした車両では、情報を一瞬で正確に読み取れるかどうかが、安全性に直結します。
数字が薄くなるという症状は、「読めない」ではなく、「判断に迷いが生まれる」状態なのです。

実際に分解したメーターを机の上に置き、基板と液晶を前にすると、外から見えていた症状以上の変化が確認できることがあります。
「ここまでよく表示が保たれていたな」
そう感じる個体も珍しくありません。

紫外線、熱、通電時間――長年にわたって受け続けた環境の影響が、静かに、しかし確実に液晶へ蓄積されています。

液晶の劣化は、ある日突然ゼロになるわけではありません。
薄くなる、コントラストが落ちる、背景が黄ばんでくる。
そうした変化を経て、最終的には一気に読めなくなるケースもあります。「昨日までは見えていた」という言葉が出るのも、この部品特有の特徴です。

この先では、実際にお預かりしたホンダ CBR1100XXのメーターをもとに、
なぜ液晶が薄くなるのか、
その状態を放置すると何が起きるのか、
そして整備士が内部を前にして、どこを見て、どう判断しているのか。

基板と液晶を前にしたときの思考の流れを、できるだけそのまま言葉にしていきます。
スーパーブラックバードをこれからも安心して走らせるために。
今、メーターが発している小さな違和感を、見過ごさずに捉えるための内容です。

● お預かりした車両とメーターの状態

今回お預かりしたのは、ホンダ CBR1100XX スーパーブラックバードの純正メーターです。
外装のコンディションは比較的良好で、これまで丁寧に乗られてきたことがうかがえる個体でした。

一方で、メーターの液晶表示には明確な劣化症状が確認できます。

実際に通電状態で確認すると、数値そのものは表示されているものの、全体的に文字が薄く、背景とのコントラストが不足しています。
特に日中の屋外や、逆光気味の条件では、瞬時に情報を読み取ることが難しい状態でした。

まずは、車両およびメーターの基本情報を整理します。

車両・メータースペック

項目	内容
車名	ホンダ CBR1100XX スーパーブラックバード
エンジン形式	水冷4ストローク 直列4気筒
排気量	1137cc

この段階で重要なのは、「表示は出ているが、正常とは言えない」という点です。

● 液晶表示が薄くなる症状の実態

CBR1100XXで多く見られるメーターのトラブルが、この「液晶の文字が薄くなる」症状です。
完全に表示が消えているわけではないため、オーナー側としては異常と判断しづらく、気づいたときにはかなり進行しているケースも少なくありません。

実際の入庫時によく聞くのは、
「角度を変えると見える」
「夕方になると急に見づらくなる」
「夜はバックライトがあるから何とかなる」
といった声です。

しかし、整備士の立場から見ると、この状態はすでに“初期段階”ではありません。液晶内部では、経年による劣化が確実に進行しています。

● なぜ「まだ見える」状態が危険なのか

液晶表示は、ある日突然ゼロになる部品ではありません。
薄くなる、コントラストが落ちる、色味が変わる。そうした変化を段階的に経て、最終的に視認が困難な状態へ移行します。

問題なのは、「まだ見えているから大丈夫」と判断してしまう点です。

スーパーブラックバードのような高速巡航性能を持つ車両では、
・速度
・走行距離
・水温
・警告表示

これらを一瞬で読み取れることが前提になります。
液晶が薄くなっている状態では、視線を長く落とす必要があり、判断が遅れる原因になります。

整備士として実車を確認していると、「この状態で高速道路を走っているのは正直怖い」と感じることもあります。
見えていないわけではない、しかし“確実に把握できていない”。その中間の状態こそが、もっとも危険です。

● 日焼け・経年劣化は避けられない現象

メーターの液晶は、紫外線と熱の影響を強く受けます。
屋外駐車、長時間の直射日光、高温状態での通電。
これらが長年積み重なることで、内部の表示性能は確実に低下します。

CBR1100XXは発売から年数が経過しており、現在流通している個体の多くが、すでに「劣化が始まっていても不思議ではない状態」にあります。
走行距離が少なくても、年数による影響は避けられません。
表から見える「文字の薄さ」は結果であり、原因は内部で静かに進行しています。

● 整備士がこの症状をどう判断するか

この段階で整備士が考えるのは、
「今後どこまで進行するか」
「いつ完全に読めなくなるか」
「走行に支障が出るタイミングはいつか」
という点です。

液晶の劣化は、回復することはありません。
薄くなった表示が自然に元へ戻ることはなく、時間とともに確実に進行します。

だからこそ、この症状が出ている時点で、内部の状態を一度きちんと確認する必要があります。

次の段階では、メーター内部を実際に分解し、基板や液晶周辺で何が起きているのかを詳しく見ていきます。
表からは見えない部分で進行している“本当の原因”を、技術的な視点で掘り下げていきます。

● メーター内部で起きている変化

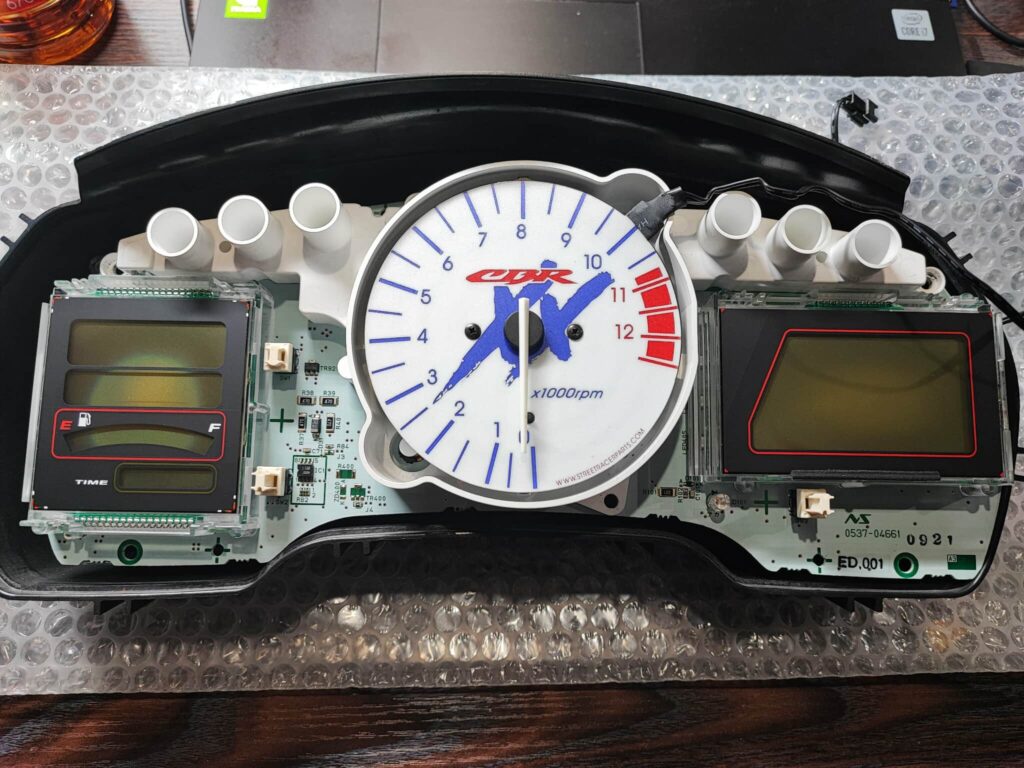

外装ケースを外し、メーター内部を確認すると、まず目に入るのは基板と液晶ユニットです。

CBR1100XXのメーターは、アナログ指針部と液晶表示部が一体となった構成で、表示系の多くをこの基板が担っています。

整備士として最初に確認するのは、「表示不良が電気的な問題なのか、それとも液晶自体の問題なのか」という点です。
見た目の症状が似ていても、原因が異なれば修理方法はまったく変わってきます。

● 電圧は来ているのに、表示が薄い理由

今回のように「文字が薄いが、表示は一応出ている」という症状の場合、まず電源ラインを疑います。
しかし実測すると、液晶駆動に必要な電圧は正常範囲にあり、瞬断や不安定な挙動も見られません。

ここで一度、仮説が外れます。
電気が来ていない、制御信号が出ていない――そういった単純なトラブルではない、という判断になります。

ではなぜ薄くなるのか。
答えは、液晶そのものの特性変化です。

● 液晶は「壊れる」のではなく「劣化する」

液晶という部品は、突然断線したり、完全に沈黙したりするケースは多くありません。
むしろ時間をかけて、少しずつ表示能力を失っていきます。

これらはすべて、液晶内部の構造が年数とともに変化しているサインです。

特にCBR1100XXのように、発売から長い年月が経過しているモデルでは、「この症状が出ていない方が珍しい」と言える段階に入っています。

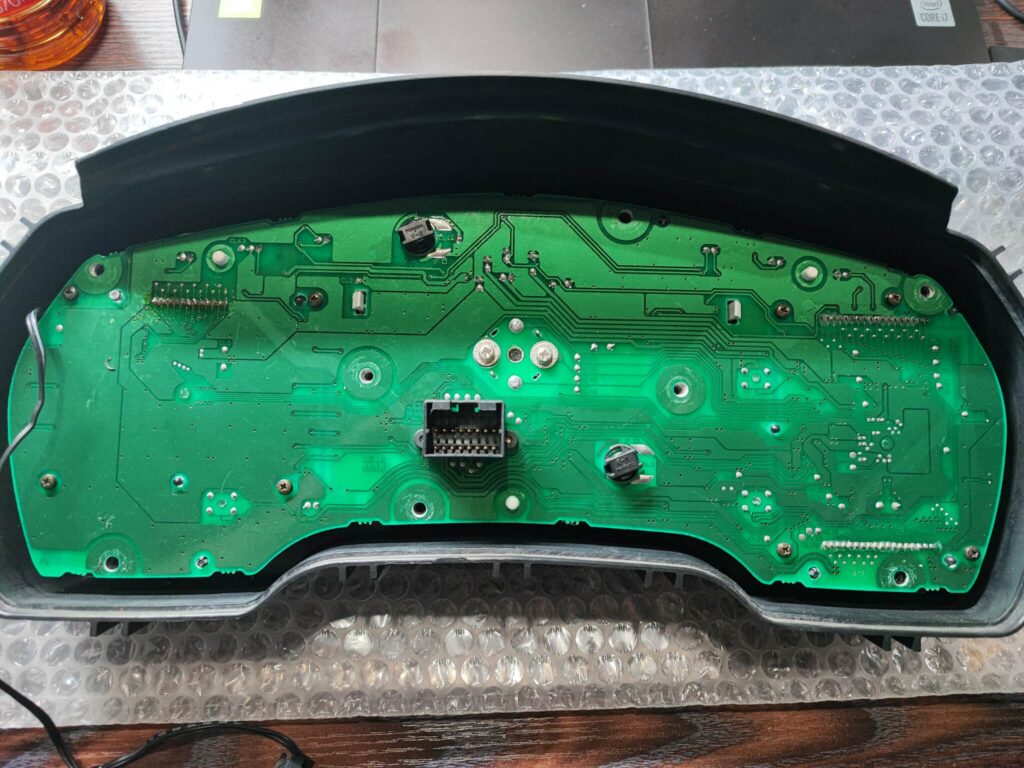

● 基板側で同時に進行する小さな異常

液晶だけを見て終わり、ということはありません。
基板側も同時に確認していきます。

一見正常に見える基板でも、

こうした要素が、液晶表示の安定性に影響している場合があります。

ただし今回のケースでは、「基板が原因で表示が薄い」という決定的な異常は確認されませんでした。
ここで整備士としての判断は、さらに一段深くなります。

● 「修理する価値がある状態か」を見極める

メーター修理では、
「直せるかどうか」
だけでなく、
「直すべき状態かどうか」
を同時に判断します。

液晶の劣化が進みすぎている場合、部分的な対処では再発の可能性が高くなります。
逆に、この段階で適切な処置を行えば、視認性を回復させ、今後も長く使用できる状態に戻すことが可能です。

今回のCBR1100XXのメーターは、

• 表示は出ている
• 制御系は正常
• 液晶劣化が主因

という、修理判断としては非常に重要なラインにありました。

● 整備士がここで考えていること

基板と液晶を前にした状態で、頭の中では次のような判断が進みます。

「このまま使えば、数年以内に読めなくなる」
「今なら、表示品質を回復させられる」
「オーナーが求めているのは“一時しのぎ”か、“安心して使える状態”か」

単に表示を出すだけでなく、使い続けられるかどうか。
それが、メーター修理で最も重要な視点です。

次では、実際にどのような工程で修理を進め、どこまで表示を回復させるのか。
完成状態を含めて、具体的な作業内容を見ていきます。

● 修理工程で重視しているポイント

中編で内部状態を確認したうえで、このCBR1100XXのメーターは「今、手を入れるべき状態」だと判断しました。
表示が完全に失われていないこの段階だからこそ、視認性を回復させ、今後も安心して使える状態へ戻すことが可能です。

修理工程に入る際、まず重視するのは見た目をきれいにすることではありません。
整備士として最優先するのは、「走行中に一瞬で情報を読み取れる状態に戻せるかどうか」です。

液晶の状態、接続部、基板の安定性。
それぞれを切り分けながら、再発リスクを残さないように作業を進めていきます。

● 分解から作業完了までの流れ

メーターは外装ケース、表示部、基板が密に組み合わさった構造です。
無理にこじると、外装の歪みや内部部品の破損につながるため、順序と力加減には細心の注意を払います。

液晶周辺では、
・接点状態
・圧着バランス
・固定状態

を一つずつ確認します。
「表示は出ているが薄い」という症状は、ここで雑な作業をすると、かえって悪化することもあります。 基板側についても、通電状態を確認しながら、表示が安定しているかを段階的にチェックしていきます。

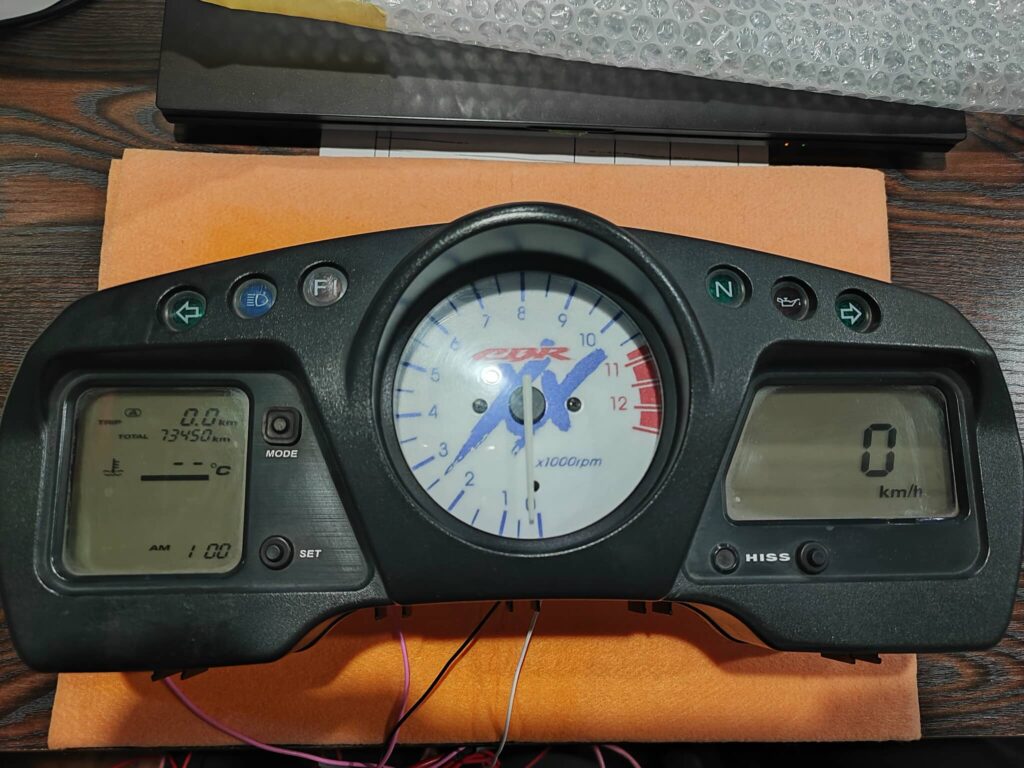

● 表示確認と最終調整

作業後は、ただ点灯すれば完了というわけではありません。
角度を変えたときの見え方、明るい環境と暗い環境での視認性、表示ムラがないかを確認します。

↓動画で確認できます。

整備士として重要視しているのは、
「走行中に一瞬見ただけで、正確に読めるかどうか」
という一点です。

数字の輪郭がはっきりし、背景とのコントラストが確保されている状態を確認して、初めて作業完了と判断します。

● メーター表示と保安基準の関係

メーターの視認性は、単なる快適性の問題ではありません。
速度表示は、保安基準とも深く関わる重要な要素です。

国の基準としても、走行中に必要な情報が確認できる状態であることは前提条件とされています。
参考として、保安基準を所管する 国土交通省 の公開情報も確認しておくと、メーター表示の重要性が分かります。

https://www.mlit.go.jp/jidosha/jidosha_fr7_000007.html

この点から見ても、「読めるか読めないか曖昧な状態」で走り続けることは、決して望ましいとは言えません。

● 全国対応のメーター修理について

当工場は大阪府門真市にある整備工場ですが、CBR1100XXを含むバイクメーター修理については、全国からの郵送修理にも対応しています。

こうした理由でご相談をいただくケースも多く、メーター単体をお送りいただく形での修理が可能です。
事前に症状をお伺いしたうえで、修理可否や作業内容の目安をご案内しています

● 整備士として伝えたいこと

CBR1100XXは、今なお高い完成度を持つ車両です。
だからこそ、「まだ走れる」「まだ表示は出ている」という感覚で、メーターの異変を後回しにしてしまいがちです。

しかし、液晶の文字が薄くなっている状態は、確実に次の段階へ進む途中です。
完全に読めなくなってからでは、選択肢が限られてしまうこともあります。

基板と向き合い、液晶の状態を見てきた整備士の立場から言えるのは、
「今の状態を正しく直すことが、結果的に一番負担が少ない」
ということです。

● メーター修理のご相談について

ホンダ CBR1100XX スーパーブラックバードのメーターで、

こうした症状があれば、一度ご相談ください。

状態を確認したうえで、修理の可否や内容を丁寧にご説明します。

「まだ直すほどではないのか」
「今がタイミングなのか」

その判断材料としても、お問い合わせいただければと思います。
長く乗り続けるために、今のメーター状態を正しく把握する。
それも、CBR1100XXと付き合っていく上での大切な整備のひとつです。
